48 Cores FTTH Drop Cable IP68 Mekanik Fiber Optic Joint Enclosure Dome Splitter 1x32
Tempat asal | Cina |
---|---|
Nama merek | YINGDA |
Sertifikasi | ISO,SGS |
Nomor model | GJS-M5-JFT |
Kuantitas min Order | 100 pcs |
Harga | Negotiable |
Kemasan rincian | 1pc / box, 4 pcs / kotak karton |
Waktu pengiriman | 5-15 hari setelah pembayaran |
Syarat-syarat pembayaran | T / T atau western Union, L / C |
Menyediakan kemampuan | 50.000 pcs per bulan |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xMembentuk | Kubah / vertikal | kapasitas maksimum | 48 core serat tunggal |
---|---|---|---|
Port kabel | 1 mid sapn (port yang tidak dipotong) + 4 port bulat | Diameter kabel | 7mm~Φ18mm |
Bahan | Badan PP + baki ABS | baki sambungan qty | maks.6 buah |
Dimensi | 230*445 mm | Bobot | 3,5 kg |
Metode penyegelan | Segel Mekanik | kelas tahan air | IP65 |
Aplikasi | udara, pemasangan tiang, pemasangan di dinding, saluran, terkubur, dll | pembagi qty | 1x32, 1x16, 1x8, 1x4, 1x2 mini splitter atau seri 2xN |
Cahaya Tinggi | Kandang Bersama Serat Optik IP65,penutupan kubah serat optik IP65,Segel mekanis Kandang Bersama Serat Optik |
48 Cores FTTH Drop Cable IP68 Mekanik Fiber Optic Joint Enclosure Dome Splitter 1x32 1x16 1x8
Uncut 1x16 PLC Splitter 48 Core Fusion Joint Closure Fiber Optic Dome Mechanical Seal FOSC

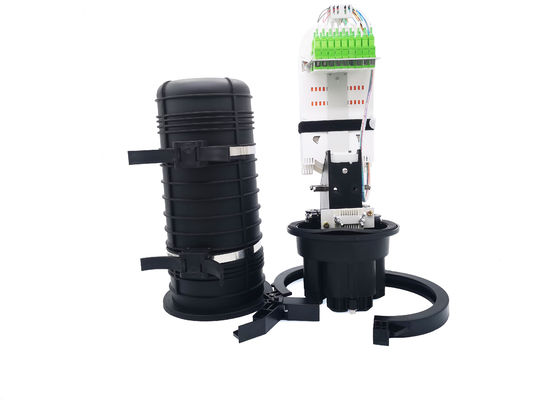

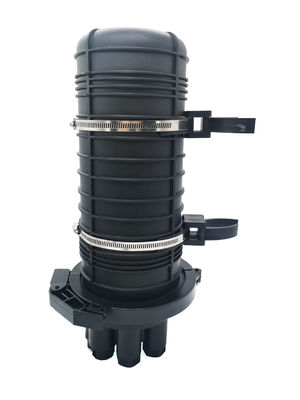

Penutupan sambungan serat optik GJS-M5-JFT adalah penutup tipe kubah, yang digunakan untuk koneksi langsung selama transmisi serat optik, dan memberikan perlindungan koneksi bersama, dengan 4 lubang saluran masuk kabel bundar dan 1 lubang saluran masuk kabel elips;itu mengadopsi segel mekanis;dapat digunakan untuk overhead, pemasangan tiang, pemasangan di dinding dan pemasangan terkubur;kinerja penyegelan yang baik, instalasi sederhana dan rentang aplikasi yang luas.
Spesifikasi
Model | GJS-M5-JFT |
Dimensi | 230*445mm |
Masuk & keluar kabel | 1oval (atau rentang tengah) + 4 putaran |
Diameter kabel: | 7-18 mm |
Kapasitas baki sambatan | 24 inti tunggal |
Maks.jumlah baki | 6 buah |
Maks.Jumlah sambungan | 144 core (serat tunggal) |
Maks.Rasio split | 1:16(2 buah), 1:32(1 buah), |
Metode penyegelan | Segel mekanis berulir, karet silikon |
Radius kelengkungan serat optik | 40mm |
Kehilangan tambahan disk optik | 0,01dB |
Kisaran suhu | - 20 ° C ~ + 60 ° C |
Tahanan tekanan lateral | 2000N / 10cm |
resistensi dampak | 20n.M |
Tingkat perlindungan | IP65 |
Fitur
- Semua indeks kinerja produk memenuhi persyaratan standar kotak konektor YD / T 814.1 nasional.
- 5 buah port kabel: 4 bulat dan 1 port oval, yang dapat mengakses kabel optik 7 - 18, fungsi yang belum dipotong tersedia
- Tubuh kotak luar terbuat dari plastik rekayasa kekuatan tinggi dan cetakan injeksi tekanan tinggi dengan agen anti-penuaan.Ini memiliki karakteristik ringan, kekuatan mekanik yang tinggi, ketahanan korosi yang kuat, tahan petir dan umur panjang.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------saya
- Baki fusi serat struktur superposisi dan perangkat pembumian insulasi independen di dalam kotak membuat konfigurasi nomor inti serat, ekspansi, dan pembumian kabel fleksibel, nyaman dan aman.
- Komponen logam dan pengencang di dalam dan di luar kotak terbuat dari baja tahan karat, yang dapat digunakan di berbagai lingkungan.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------------------saya

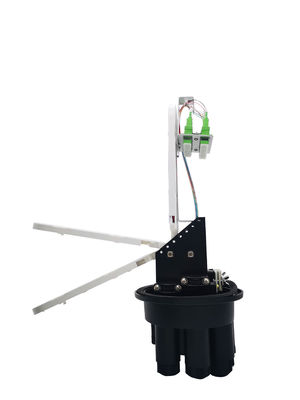

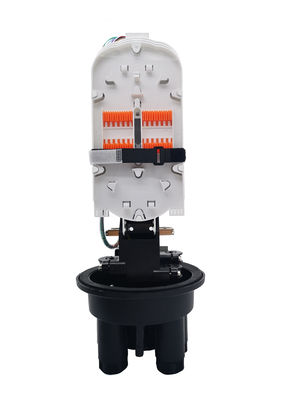

- 48 core akan memuat baki 3 pcs, 1 untuk splitter, dan 2 untuk fusi.Setiap baki dapat menyatukan serat tunggal 24 core.Setiap baki dengan penutup transparan, area perutean besar dan radius tikungan yang wajar, baki dipasang pada braket adaptor logam dengan sekrup. Tabung splitter dapat dipasang di baki.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------
saya

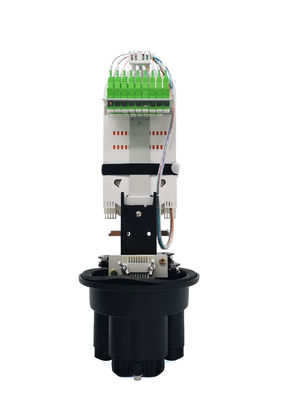

- Pelat adaptor untuk 1x16 dapat seperti gambar di bawah ini, dapat menampung adaptor 18SC maksimum, untuk 1x16 atau 2x16 dengan tabung spiral atau dasi ny ton untuk dipasang di tempatnya.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------
Aksesori standar:
kit pemasangan tiang, kunci pas plastik, kunci segi enam bagian dalam, penyegelan karet dan kit untuk port kabel, selongsong pelindung panas menyusut, tanda angka, dasi nilon, dll.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Proses Pemasangan Fiber Optic Joint Enclosure
Kabel optik masuk dari kontrol keuangan kabel optik di pangkalan.
Dudukan kabel digunakan untuk mengunci kabel, dan inti baja ditembus ke dalam kolom inti yang diperkuat dan ditekan dengan kuat.
1. Pemasangan kabel optik dengan lubang oval:
Keluarkan bantalan karet, blok plastik dan steker plastik di lubang elips, kabel optik melewati bantalan karet, dan kemudian gesper pada blok plastik, akhirnya tambahkan sumbat plastik, gunakan kunci pas untuk mengencangkan baut dan mengunci alasnya untuk menyelesaikan penyegelan saluran masuk kabel optik.
2. Pemasangan4 putarankabel optik:
Kencangkan mur plastik dari lubang saluran masuk kabel kecil, cabut steker sealant 27, pasang aksesori sesuai urutan yang ditunjukkan pada gambar di bawah, dan terakhir gunakan kunci pas untuk mengencangkan mur plastik untuk menutup saluran masuk kabel secara berpasangan .
3. Pemisahan optik: bawakabel optik yang dilucuti ke dalam baki fusi untuk belitan yang dipesan, fusi ujung kuncir dan ujung kabel di slot fusi, masukkan konektor kuncir ke saluran masuk adaptor, masukkan input splitter PLC ke outlet adaptor , output splitter dimasukkan ke ujung input adaptor, dan kabel optik akhirnya dibawa keluar di outlet adaptor.
4. Fusi langsung:masukkan kabel butt ke dalam baki fusi untuk belitan yang dicadangkan, kemudian fusi dua ujungnya di slot fusi.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Aplikasi:diret terkubur, saluran, udara, telekomunikasi, seluler, CATV, jalan raya, perusahaan broadband, dll.
