GJS-2022 Fiber Optic Splice / Splitter Closure

Penutupan sambatan ini mengintegrasikan distribusi dan pemisahan dalam satu, dapat mewujudkan fusi langsung dan percabangan dari kabel optik, dan cocok untuk koneksi kabel dalam peralatan komunikasi optik. Melalui adaptor dan jumper untuk membawa sinyal untuk mewujudkan fungsi distribusi optik, itu juga cocok untuk kabel serat optik dan koneksi pelindung pigtail; desain three-tier yang unik dari bodi kotak dapat digunakan sebagai spliter fiber atau kotak sambatan; papan flip dapat dibalik≥180 °, akan lebih mudah untuk menginstal kotak atau pemeliharaan. Jika lepaskan papan, itu bisa menjadi penutup sambatan untuk memenuhi pilihan yang berbeda.

Penutupan sambatan (2 layer) Penutupan splitter (3 layer)

fitur

1. Produk ini terbuat dari plastik tahan benturan berkualitas tinggi dan memiliki antarmuka pengguna standar yang dapat dibuka kembali.
2. Dapat menampung dua modul 1x8 PLC splitter LGX atau tabung baja;
3. Anti-ultraviolet, anti-dampak dan fungsi tahan air;

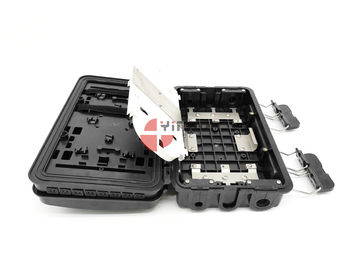

4. Papan flip unik, sudut flip ≥ 180 °, area fusi dan area distribusi lebih jelas, mengurangi penyeberangan kabel;
5. Kabel serat optik dapat masuk dan keluar dari kotak tanpa memotong kabel.

Parameter teknik

1. Radius serat optik kelengkungan: ≥40mm
2. Nampan tambahan baki sambatan: ≤0.1dB
3. Kisaran suhu: -40 ° C ~ + 60 ° C
4. Anti tekanan samping: ≥2000N / 10cm
5. Resistensi dampak: ≥20N.m
6. Kelas perlindungan: IP65

Spesifikasi

Rincian Produk:

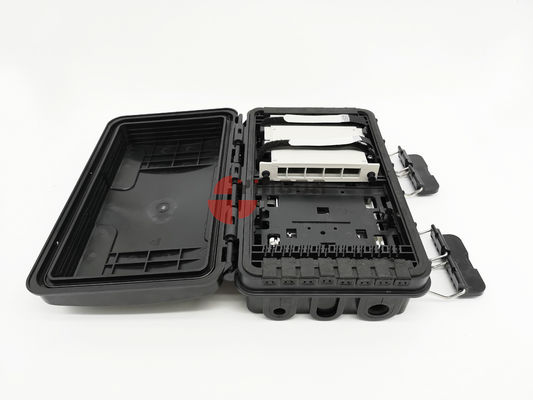

Total kotak dengan 3 lapisan:

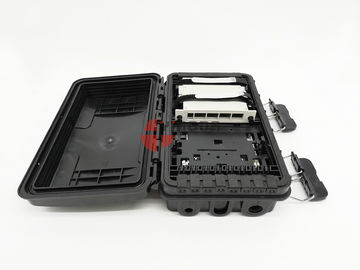

lapisan atas untuk membelah, dapat maks. tahan 2 lembar 1x8 atau 1pc 1x16 modul splitter

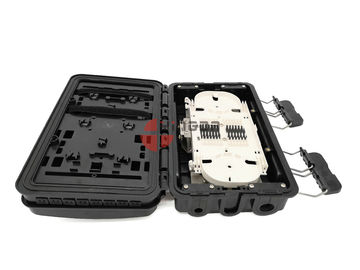

lapisan tengah adalah baki sambatan untuk fusi, maks. 24cores dengan 1tray, warna putih

bagian bawah adalah untuk distribusi kabel feeder dari luar, dan penyimpanan kabel dan routing.

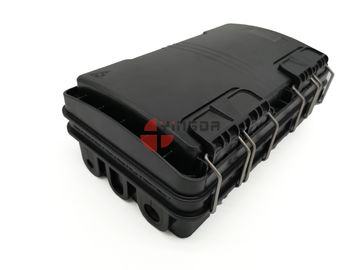

seluruh kotak ditutup dengan 2 gesper sebuah segel karet dengan grade IP65

Baki sambatan diperbaiki pada kotak dengan sekrup dengan lembaran logam stainless teel, itu adalah perlindungan yang baik dari kerusakan selama transportasi panjang dan pekerjaan tangan keras. untuk menjaga stabilitas serat dan kinerja tinggi.

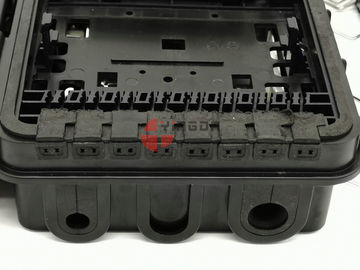

port kabel ada di bagian bawah kotak, ada 2 port di setiap sisi kotak, ada satu lagi untuk penggunaan di masa mendatang, diameternya bisa 7-18mm;

di satu sisi kotak, di atas port kabel, ada output kabel drop 16pcs 2 * 3mm, pada pelat lapisan pertama dengan segel karet, tahan air yang baik, dan dengan slot perbaikan q6pcs kabel.
