Nama merek: | YINGDA |
Nomor Model: | FMC-M-SM-SCP-APC-CD-MP (KG53) |
MOQ: | 500 pcs |
harga: | 0.19USD-0.72USD |
Waktu Pengiriman: | 5 hari kerja setelah menerima pembayaran Anda |
Ketentuan Pembayaran: | T / T atau Western Union |
Indoor 5G FTTx 0.3dB Konektor Cepat Konektor Cepat Fiber Optic Mode Tunggal
Indoor 5G FTTx 0.3dB LX58 SC APC Rakitan Bidang Serat Optik Kabel Konektor Cepat Gambar-8
SC / APC Fiber Optic Fast Connector dirancang karena FTTH adalah generasi baru konektor serat yang digunakan dalam perakitan.Ini dapat memberikan Terbuka
aliran dan jenis produk Pra-cor, yang spesifikasi optik dan mekanisnya memenuhi konektor serat optik standar.
Ini dirancang untuk kualitas tinggi dan efisiensi tinggi untuk pemasangan struktur posisi crimping adalah desain yang unik, dan tidak perlu direkatkan,
tidak memoles bahan habis pakai.Mengadopsi struktur serat pra-instal, dan nyaman untuk pemasangan di lapangan.
fitur
1. Tipe sekrup bundar SC / APC, panjang total 58mm
2. Terapkan ke 2mm * 3mmseratjatuhkan kabel
3. Struktur alur-C keramik bukan plastik atau logam, kinerja penyegelan yang baik, tahan api
4. Kerugian penyisipan: rata-rata ≤0.2dB, MAX≤0.4dB
5. Kerugian pengembalian: ≥50dB UPC, ≥65db APC
6. Tidak perlu epoxy atau dipoles, dipasang di lapangan, serat tertanam pabrik
Spesifikasi
Tipe |
Parameter |
Kerugian penyisipan |
≤ 0,3dB (1310nm & 1550nm) |
Mengembalikan kerugian |
UPC ≤ -45dB, APC ≤ -65dB, |
Kekuatan serat telanjang |
> 5N |
Kekuatan berpakaian |
> 10N |
Ketegangan |
> 50N |
Daya tahan mekanis (500 kali) |
IL ≤ 0.2dB & RL ≤ 5dB |
Suhu Operasional |
-5 ºC sampai +70 ºC |
Rincian Produk:

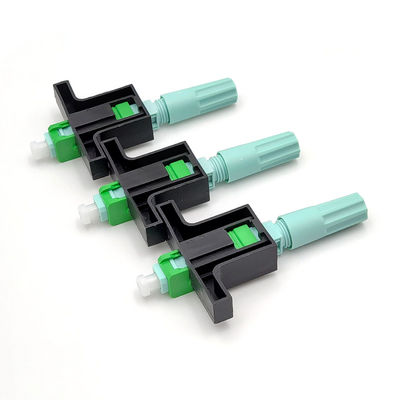

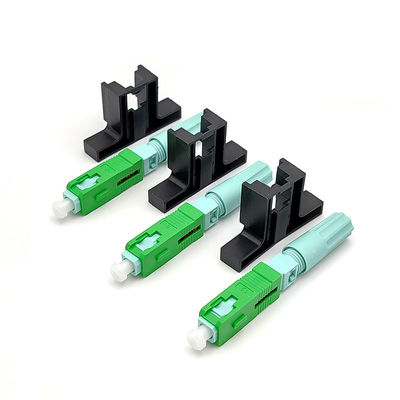

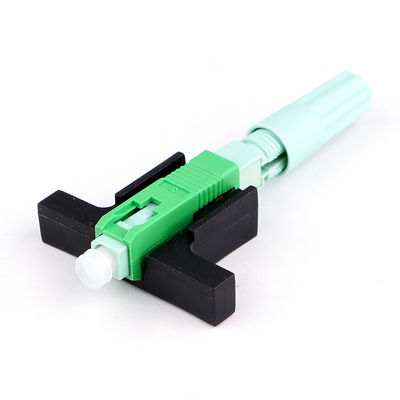

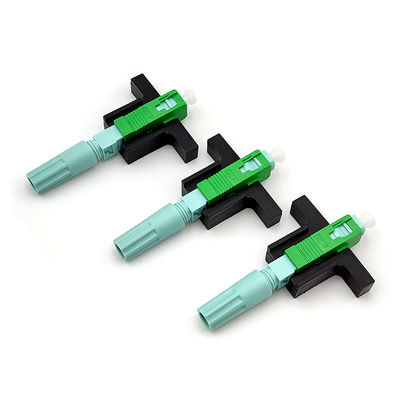

Masing-masing memiliki sakelar hitam untuk membuka dan menutup serat pada konstruksi duduk, boot berbentuk bulat yang dapat mengencangkan dan mematikan konektor yang terbuka.
Semua konektor terbuat dari plastik berkualitas tinggi, memastikan stabilitas dan daya tahan kinerja yang baik;
1 pc / kantong plastik, 100 pcs / kotak batin, 10 pcs kotak batin / kotak karton
Bagaimana cara menggunakan konektor cepat?
Proses serat
1. Masukkan kabel jatuh ke pengupas hingga keluar 50-60mm, dan lepaskan lapisan kekuatan kabel
2. Tekan kabel yang telah dilucuti ke dalam penjepit, ada 4 titik untuk mengunci serat
3. Lepaskan lapisan pelapis kabel dengan memasukkan stripper serat longitudinal untuk mengupas lapisan serat.Atau gunakan pengupas Miller yang menyelaraskan penjepit serat.
4. Periksa serat dengan menekuk sekitar 60 ° ke arah jika ok
5. Bersihkan serat dengan kain alkohol dengan lap 0 ° dan 90 ° kembali
6. Pasang penjepit ke dalam pengatur panjang sampai panah ke atas, dan tekan sampai akhir
7. Letakkan rata pada slot fiber cleaver, sejajarkan dengan ujungnya, lalu potong fibernya
8. Akhirnya panjang serat menjadi: 19.4mm dan 29.4 ± 0.1mm, lihat gambar
Majelis
Periksa loker hitam
Masukkan serat bersama dengan pintu masuk V sampai serat bengkok, tetapi tidak lebih tinggi dari 1mm dari pintu masuk V.
Jaga housing, coating, dan jig pada level yang sama, lepas sakelar.
Membongkar
Pasang jig bantu, pasang sakelar di ujung kanan
Buka kunci fiber
Gunakan cembung eksklusif untuk membuka penutup, buka kunci shell
Naikkan 15 ° untuk menarik seratnya
Jenis Serupa Lainnya:
