ABS Module Box Type G652D 1x32 Fiber Optic PLC Splitter
1x32 Fiber PLC Splitter ABS Module Box Type Single mode dengan Pigtail G652D PVC SC / APC 2.0mm Kuning
Pemisah sirkuit gelombang cahaya planar (PLC) adalah jenis perangkat manajemen daya optik yang dibuat menggunakan teknologi pemandu gelombang optik silika untuk mendistribusikan sinyal optik dari Kantor Pusat (CO) ke beberapa lokasi lokasi.
Splitter PLC ABS paling sering digunakan dalam jaringan PON.Ini memberikan perlindungan lengkap untuk komponen optik bagian dalam dan kabel, serta dirancang untuk pemasangan yang nyaman dan andal, tetapi volumenya relatif besar.Ini terutama digunakan untuk berbagai produk koneksi dan distribusi (kotak distribusi serat luar ruangan) atau lemari jaringan.
Yingda dapat menawarkan rasio pemisahan 1x2 1x4, 1x8, 1x16, 1x32 1x64, dan paket menjadi modul mini, modul ABS, modular LGX, jenis rak, atau jenis penutup splitter plc optik pada aplikasi yang berbeda.
Spesifikasi teknis
Kinerja Optik |
Satuan |
Spesifikasi |
|
Rugi Penyisipan (tanpa Konektor) |
MAKS |
dB |
16.8 |
Penyisipan Kehilangan Konektor |
MAKS |
dB |
0.1 |
Rugi Penyisipan (dengan Konektor) |
MAKS |
dB |
17.0 |
Kehilangan Keseragaman |
MAKS |
dB |
1.5 |
Kerugian Ketergantungan Polarisasi |
MAKS |
dB |
0.3 |
Bandwidth Panjang Gelombang |
MIN |
nm |
1260 ~ 1650 |
Kembali Rugi (Semua Port) |
MIN |
dB |
50 |
Directivity |
MIN |
dB |
55 |
Suhu Operasional |
HaiC |
dB |
-40 ~ 85 |
Mekanis dan Konfigurasi |
|
|
Spesifikasi |
||
Pelabelan (Bahan Label & Dimensi) |
- |
75 * 50 (mm) |
|
Serialisasi (Penandaan Laser atau lainnya) |
- |
Label |
|
Kemasan Splitter PLC |
- |
Kotak Plastik ABS |
|
Paket Diemension |
- |
18 * 80 * 120 (mm) |
|
Jenis Serat |
- |
G657A1, G652D |
|
Warna Serat |
- |
Masukan: Asli |
|
Jenis Tabung |
- |
Φ2.0, PVC |
|
Warna Tabung |
- |
Masukan: Kuning |
|
Jenis Konektor |
- |
Masukan: SC /SEBUAHPC |
|
Format Lembar Data Tes Individual |
Salinan dalam bentuk cetak |
1310, 1490, 1550nm ILUFPDL |
Rincian Produk

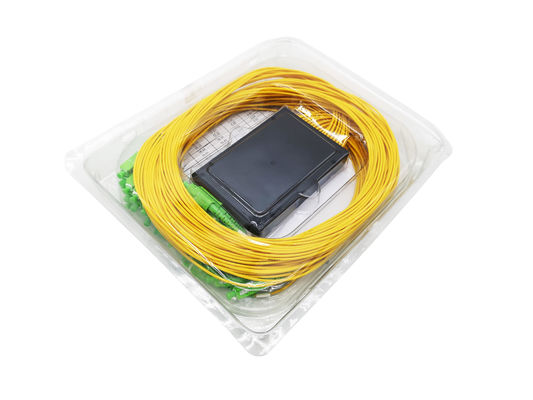

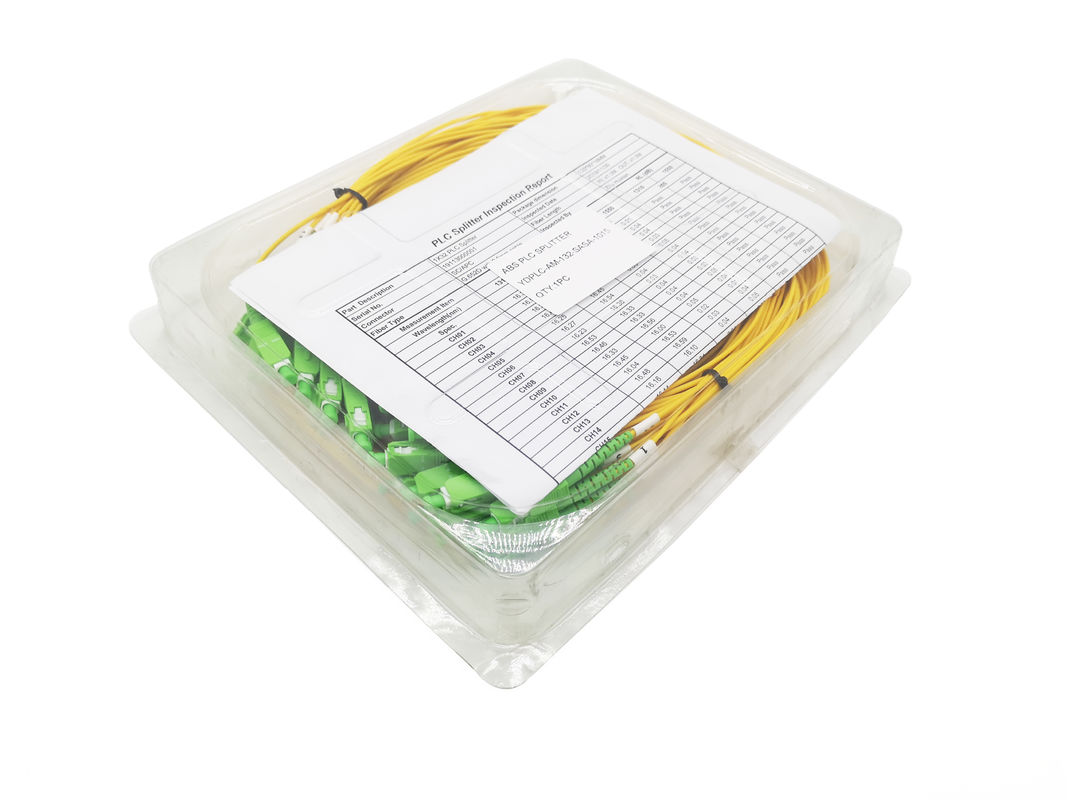

1 PC dari 1 * 32 PLC Splitter akan menjadi paket 1pc blister box, diperbaiki dengan cable tie, dengan laporan pengujian versi bahasa Inggris, rasio splitter yang berbeda seperti 1x2, 1x4, 1x8, 1x16, 1x32,1x64 atau 1x128 akan menggunakan ukuran blister box yang berbeda sehingga untuk membuatnya di tempat selama pengangkutan.

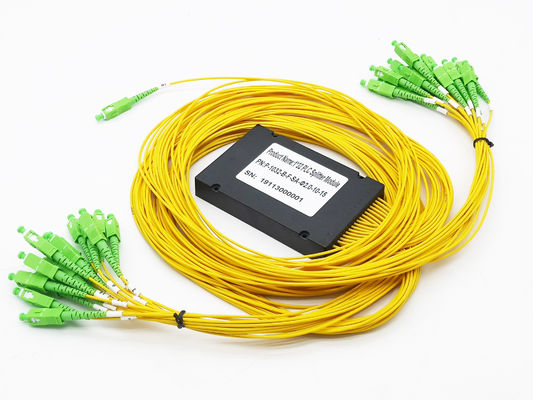

Kotak plastik ABS berwarna hitam, ukuran standar internasional, dapat dipasang pada panel patch pemasangan rak serat optik, penutupan sambungan, atau kotak distribusi optik kotak ODB OTB dengan sekrup atau dengan perlengkapan yang dipesan.Kami akan menempelkan stiker informasi dasar produk agar lebih mudah dibedakan.Terima LOGO pelanggan atau nama perusahaan silkprint atau dengan label logo untuk desain OEM.

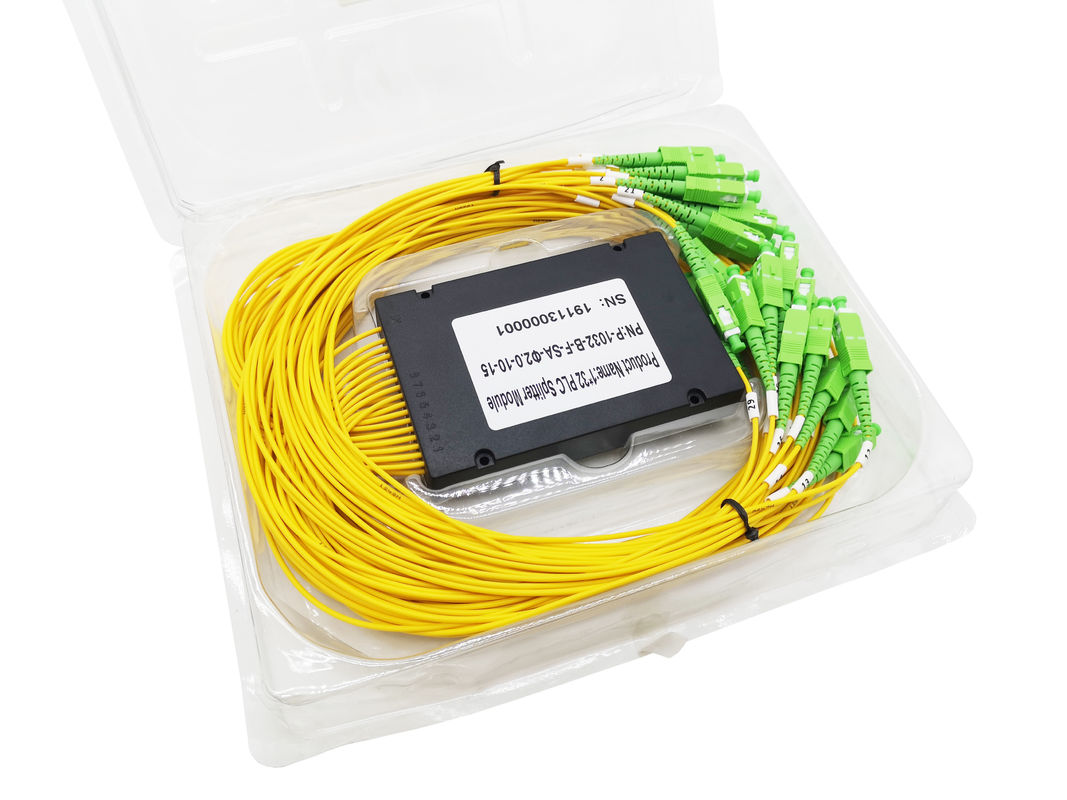

Ada keluaran tanda nomor dari kuncir: 1 2 3 4 5 ... 32 untuk mengidentifikasi keluaran dan sinyal lintasan saat konstruksi.
Juga "IN" untuk input splitter.
Semua output dan input splitter akan dilengkapi dengan ring nomor untuk pengoperasian yang mudah, remaintance di masa mendatang atau perubahan ;
Setiap lapisan 16 kuncir diikat untuk memfasilitasi perbedaan lapisan atas dan bawah.
Aplikasi:
Fitur:
Informasi pemesanan
Model | Rasio split | Ukuran kotak / mm | Konektor |
YDPLC-AM-102 | 1X2 | 100 * 80 * 10 | SC / UPC = SU |
YDPLC-AM-104 | 1X4 | 100 * 80 * 10 | SC / APC = SA |
YDPLC-AM-108 | 1X8 | 100 * 80 * 10 | FC / UPC = FU |
YDPLC-AM-116 | 1X16 | 120 * 80 * 18 | FC / APC = FA |
YDPLC-AM-132 | 1X32 | 120 * 80 * 18 | LC / UPC = LU |
YDPLC-AM-164 | 1X64 | 100 * 40 * 6 | LC / APC = LA |
YDPLC-AM-202 | 2X2 | 100 * 80 * 10 | ... |
YDPLC-AM -... | ... | ... | ... |
