Nama merek: | YINGDA |
Nomor Model: | Modul splitter 1X16 |
MOQ: | 100 pcs |
harga: | 1.1USD-4.58USD |
Waktu Pengiriman: | 5-8Hari setelah pembayaran |

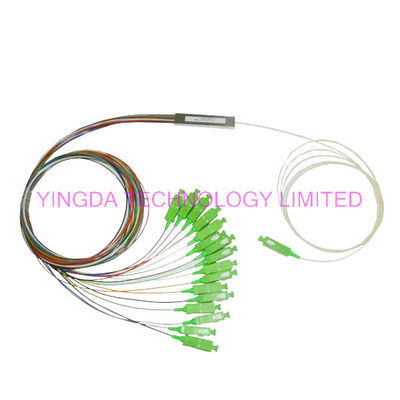

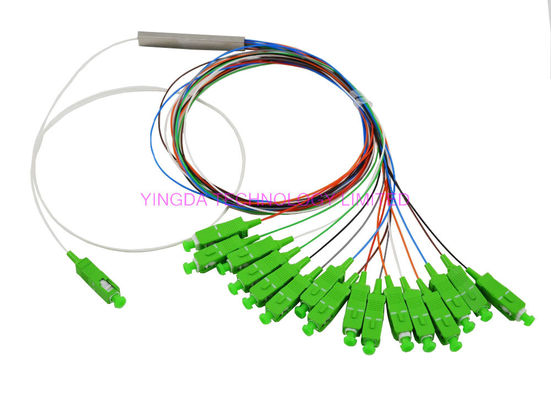

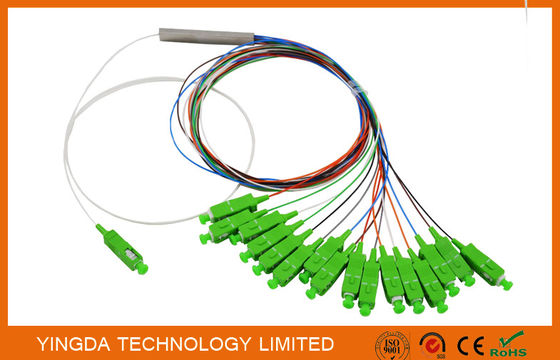

Broadband FTTH Splitter Coupler 1 x 16,1: 16 Serat PLC Splitter Serat Optik 900um SC APC Konektor Untuk Kotak Pemutus Fiber Optik
Deskripsi
Rangkaian lightwave planar (PLC) splitter adalah jenis perangkat manajemen daya optik
Yang dibuat menggunakan teknologi waveguide optik silika. Ini fitur ukuran kecil,
Keandalan yang tinggi, rentang panjang gelombang operasi yang lebar dan keseragaman saluran-ke-saluran yang baik,
Dan banyak digunakan di jaringan PON untuk mewujudkan pemisahan kekuatan sinyal optik. YINGDA menyediakan rangkaian lengkap produk splitter 1xN dan 2xN yang disesuaikan
Aplikasi spesifik Semua produk memenuhi GR-1209-CORE-2001 dan GR-1221-CORE-
Persyaratan 1999
fitur
1) Rendah penyisipan kerugian
2) PDL rendah
3) Desain Kompak
4) Keseragaman saluran-ke-saluran yang baik
5) Wide Operating Wavelength: Dari 1260nm sampai 1650nm
6) Suhu Operasional Lebar: Dari -40 ℃ sampai 85 ℃
7) Keandalan dan Stabilitas Tinggi
Aplikasi
1) Sistem FTTX
2) Jaringan PON
3) Tautan CATV
4) Distribusi Sinyal Optik
Pemenuhan
1) Telecordia GR-1209-CORE-2001
2) Telecordia GR-1221-CORE-1999
3) RoHS

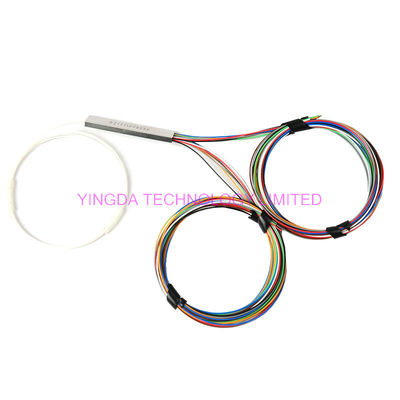

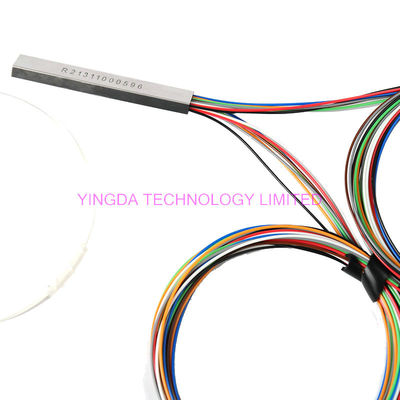

Lebih banyak gambar
Pak: 2pcs di dalam kotak dengan busa, ada tempat pemasangan untuk tabung baja dan semua konektor secara berurutan. Sangat melindungi semua serat dan konektor saat transportasi.
Dapat memasukkan nama produk, nomor seri, dan logo pelanggan pada label.
Setiap konektor memiliki ring gambar pada kabel untuk mengidentifikasi perpecahannya.
Jika kebutuhan pelanggan, bisa menggunakan tabung berwarna untuk setiap kabel untuk identifikasi.
Karakteristik Teknis
1 × N PLC Splitter
Parameter | Satuan | Nilai | |||||||||||||||||||
tipe produk | 1 × 2 | 1 × 3 | 1 × 4 | 1 × 6 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 64 | 1 × 128 | ||||||||||
Operasi Panjang gelombang | Nm | 1260 ~ 1650 | |||||||||||||||||||
Penyisipan Rugi | Tip | DB | 3.6 | 6.0 | 7.0 | 9.2 | 10.3 | 12.2 | 13.6 | 15.8 | 16.6 | 20.1 | 24.5 | ||||||||
Maks. | 4.3 | 6.2 | 7.4 | 9.5 | 10.7 | 12.5 | 13.9 | 16.0 | 17.2 | 21.5 | 25.5 | ||||||||||
Keseragaman (Max.) | DB | 0.5 | 0,6 | 0,8 | 0,8 | 0,8 | 1.2 | 1.4 | 1.5 | 1.5 | 2.0 | 2.6 | |||||||||
PDL (maks.) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0.5 | 0,8 | |||||||||
TDL (maks.) | DB | 0.5 | |||||||||||||||||||
Mengembalikan kerugian | DB | ≥55 / 50 | |||||||||||||||||||
Directivity | DB | ≥55 |
2 × N PLC Splitter
Parameter | Satuan | Nilai | |||||||
tipe produk | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | ||
Operasi Panjang gelombang | Nm | 1260 ~ 1650 | |||||||
Penyisipan Rugi | Tip | DB | 4.2 | 7.2 | 10.6 | 13.8 | 17.0 | 20.5 | 24.8 |
Maks. | 4.5 | 7.7 | 11.0 | 14.8 | 17.9 | 21.5 | 25.8 | ||
Keseragaman (Max.) | DB | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.5 | 3.0 | |
PDL (maks.) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0.5 | 1.0 | |
TDL (maks.) | DB | 0.5 | |||||||
Mengembalikan kerugian | DB | ≥55 / 50 | |||||||
Directivity | DB | ≥55 |
Catatan: Semua data di atas tidak termasuk konektor.
Konektor UPC: IL menambahkan 0,2 dB, Konektor APC: IL menambahkan 0,3 dB.
