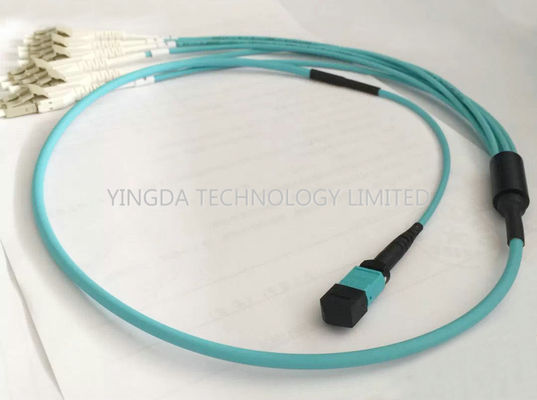

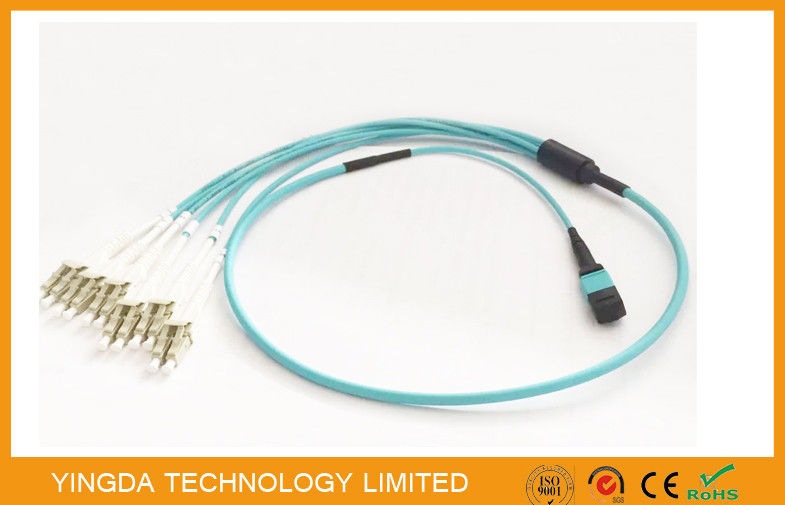

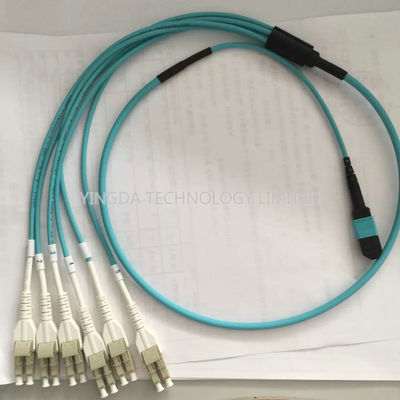

Kabel MPO MPTP 100G OM3-300 QSFP Dengan Konektor Uniboot 6 x LC Duplex Aqua

Kabel MTP MPO 100G OM3-300 QSFP Dengan Konektor Uniboot 6 x LC Duplex Aqua


MPO / MTP Fan out Assembly (Pra-diakhiri) memungkinkan penyebaran cepat bidang patch multi-port
Konektivitas dalam kepadatan tinggi.
Jaringan area penyimpanan dan aplikasi LAN pusat data, memastikan penggunaan horisontal dan
Jalur rack vertikal melalui penggunaan kabel faktor bentuk kecil.

Bangun dengan konektivitas MPO / MTP modular dan konektivitas LC / SC / FC, majelis ini disediakan
Kompatibilitas, fleksibilitas dan kinerja sistem pada peralatan switch LAN / SAN berkekuatan tinggi
Daerah distribusi.

Fitur dan Manfaat MTP / MPO:

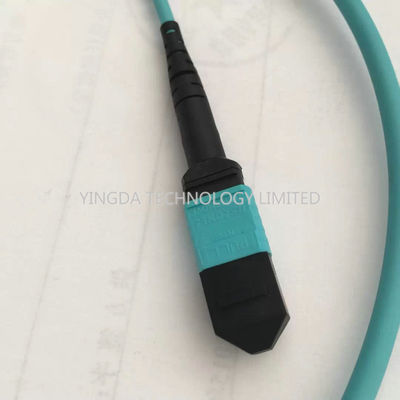

1. Memanfaatkan Konektor MPO - Small Form Factor, 12Fibers atau 24Fibers push / pull optical connector.
2. Rapid Deployment - Desain khusus aplikasi Konfigurasi tailor dan breakout
Untuk persyaratan aplikasi untuk meminimalkan limbah, mengoptimalkan manajemen kabel, penyebaran kecepatan,
Dan meningkatkan fleksibilitas dan pengelolaan untuk biaya pemasangan yang lebih rendah.

3. Pabrik diakhiri - Menyediakan solusi terukur yang cepat dan terukur untuk meningkatkan keandalan
Dan mengurangi waktu dan biaya pemasangan.

4.100% diuji (data uji dipasok) - Menjamin kinerja optik terverifikasi untuk diperbaiki
Integritas jaringan

5. Kabel dengan kepadatan tinggi - Menggunakan ruang jalur lebih efisien untuk meningkatkan pengelolaan dan
Kurangi biaya instalasi

6. Kinerja yang Dioptimalkan - Sidang dibangun dengan kehilangan kepemilikan MPO / MTP OECE yang rendah
MT polishing Memberikan penyisipan rendah dan kehilangan return yang tinggi, meminimalkan variabilitas untuk
Meningkatkan kinerja link loss channel.

7. Kepatuhan Standar:

- Kabel berjaket sesuai dengan NFPA 262 Optical Fiber Nonconductive Plenum (OFNP)
Atau rating api IEC-60332 Low Smoke Zero Halogen (LSZH), sesuai dengan Directive
2002/95 / EC (RoHS) dan REACH SvHC.

- Konektor MPO sesuai dengan IEC-61754-7 & EIA / TIA-604-5.


Rincian MPO

• Kabel patch MPO digunakan untuk melakukan interkoneksi antara kaset MPO
• Atau koneksi ke peralatan aktif dengan antarmuka MPO / MTP.
• Dalam kasus di mana kabel patch MPO terhubung (melalui coupler MPO) ke yang lain
• Kabel patch MPO, salah satu dari dua konektor MPO harus male (dilengkapi dengan pin).
• Kabel patch MPO tersedia dalam 3 konfigurasi peta kawat yang berbeda: Lurus,
• Total flipped atau Pair flipped kabel patch MPO tersedia dalam mode multi dan
• Kabel serat single-mode

Konektor Spesifikasi

Barang		SM	MM
Jumlah serat		8,12,24 Inti
Polandia		PC, APC	PC
Warna perumahan		Standar (hijau), Elite (kuning)	Standar (krem), Elite (aqua)
Kerugian penyisipan	standar	≤0.7dB	≤0.5dB
	Elite rugi rendah	≤0.35dB	≤0.3dB
Mengembalikan kerugian		PC≥50dB; APC≥60dB	≥30dB;
Daya tahan (500 kali)		≤0.2dB
Uji panjang gelombang		1310 / 1550nm	850x1310nm

Spesifikasi kabel serat

Jenis serat	OS2, OM1, OM2, OM3, OM4
Jumlah serat	8, 12, 24, 48, 72, 96 inti
Diameter luar	3.0mm (8 / 12Core), 5.5mm (24cores) atau disesuaikan
Warna jaket luar	OS2 (kuning), OM2 (Oranye), OM3 (aqua), OM4 (aqua), atau disesuaikan
Bahan jaket luar	LSZH, OFNP, OFNR
Daya tarik	500N
Suhu Operasional	-20 sampai +70 ° C
Suhu penyimpanan	-40 sampai +70 ° C

Struktur kabel perakitan:

Informasi pemesanan

P / N	Deskripsi
MPOm-62LC-S62-U	Kabel patch MPO Fan-out, OS2 (G652D), MPO / APC Male-6xDuplex LC UPC 1m Yellow uni-boot
MPOm-62LC-S67U	Kabel patch MPO Fan-out, SM (G655A), MPO / APC Male-6xDuplex LC UPC 1m Yellow uni-boot
MPOm-62LC-OM1-U	MPO Fan-out patch cord, OM2 (50 / 125um), MPO Male-6xDuplex LC UPC 1m Orange uni-boot
MPOm-62LC-OM2-U	Kabel patch MPO Fan-out, OM1 (62.5 / 125um), MPO Male-6xDuplex LC UPC 1m Orange uni-boot
MPOm-62LC-OM3-U	Kabel patch MPO Fan-out, OM3 (50 / 125um), MPO Male-6xDuplex LC UPC 1m Orange uni-boot
MPOm-62LC-OM4-U	Kabel patch MPO Fan-out, OM4 MPO Male-6xDuplex LC UPC 1m Orange uni-boot
