| Nama merek: | YINGDA |
| Nomor Model: | MPOm-12LC-OM2-01 09 |
| MOQ: | 100 pcs |
| harga: | Dapat dinegosiasikan |
| Waktu Pengiriman: | 7days setelah pembayaran |
| Ketentuan Pembayaran: | Western Union, T/T |

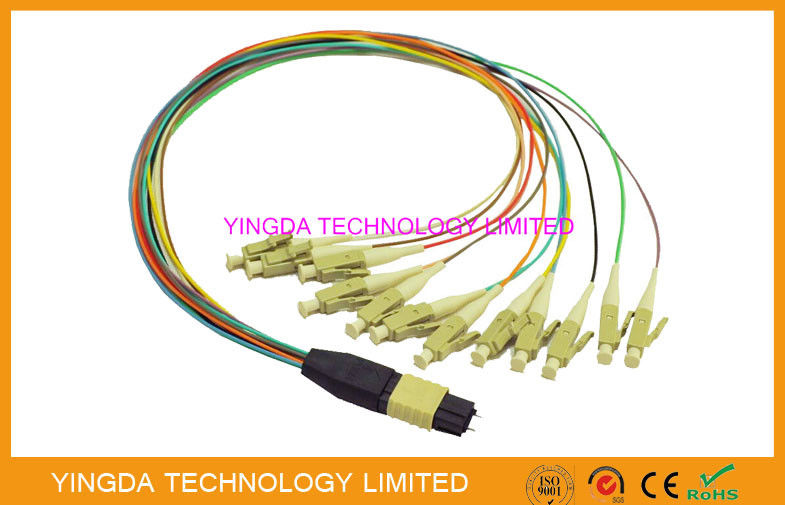

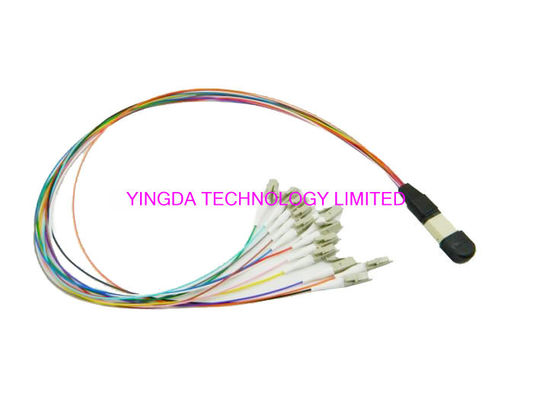

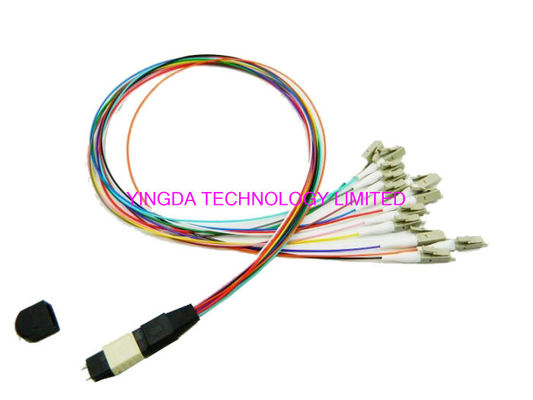

Kabel MTP MPO Densitas Tinggi - LC 12 Core Hydra Kabel Assemblies Male Connectors With Guide Pins MTP MPO kabel patch cord
MPO ke SM/MM Fan-out/Breakout Harness Cable assembly terutama digunakan untuk 10G/40G/100G, kabel harness LC dengan kabel cabang 0,9mm,sisi LC bisa mengadopsi konektor LC duplex boot/single boot atau konektor LC duplex boot gandaKabel MPO harness mendukung tipe A dan tipe B. Berbagai panjang tersedia.
MPO Cable-LC 12 inti kabel hidra dioptimalkan untuk 40G QSFP +, 10G SFP, 400G OSFP QSFP koneksi optik dan aplikasi pusat data kepadatan tinggi
Pilihan mendukung Ethernet kecepatan tinggi dan aplikasi Fiber Channel (OM3, OM4 dan OS1/OS2 serat), dan aplikasi dengan serat multimode warisan (OM1 atau OM2).

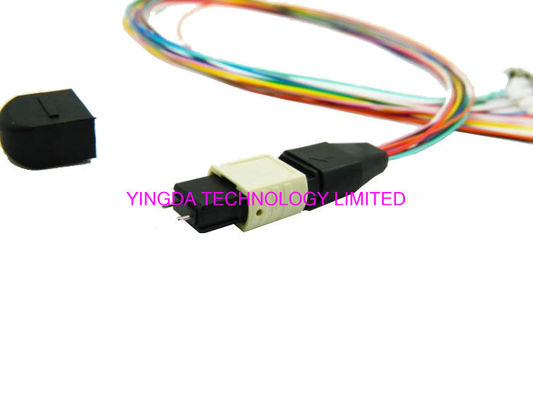

MPO Male (dengan pin panduan) dirakit dengan kabel 0,9mm ke konektor serat tunggal.
Semua jenis antarmuka konektor serat tunggal tersedia untuk pilihan (SC, LC, E2000, MTRJ, dll.)
MTP ke LC Breakout KabelAplikasi
Untuk instalasi di dalam modul kaset serat MPO
MTP MPO Fiber Breakout Cable Sifat optik
Artikel | Satuan | Parameter | |||||
Konektor | ... | Standar SM | SM elit rendah | Standar MM | MM elit rendah | ||
IL | Tipikal | (dB) | 0.35 | 0.20 | 0.35 | 0.20 | |
Maximun | (dB) | 0.75 | 0.35 | 0.60 | 0.35 | ||
RL | (dB) | ≥ 60 untuk APC (8 Angle Polish) | ≥ 20 untuk PC | ||||
(dB) | ≥ 50 untuk PC | ... | |||||
Wanita / pria | (dB) | Pria: Dengan Pin, Wanita: Tanpa Pin | |||||
Kekuatan tarik | (dB) | ≤ 0,3 (Max 66N) | |||||
Getaran | (dB) | ≤0,3 (10 ~ 55Hz) | |||||
Siklus suhu | (dB) | ≤ 0,3 (-40 ~ 75°C, 21 Siklus) | |||||
Konektor MPO Serat Parameter permukaan akhir
Artikel | Satuan | Parameter | |
SM | MM | ||
X radius kelengkungan | (mm) | Min 2000 | |
Y radius kelengkungan | (mm) | Min 5 | |
Tinggi serat | (nm) | 1000 ~ 3500 | |
Perbedaan tinggi optik keseluruhan | (nm) | Max: 500 | |
perbedaan tinggi serat yang berdekatan | (nm) | Max: 300 | |
Sudut sumbu X | (°) | -0.2 ~ 0.2 | |
Sudut sumbu Y | (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 |
Depresi serat optik | (nm) | N/A | -100 ~ 200 |
MTP Hardnedd Kabel FanoutInformasi pesanan
Artikel | Satuan | Parameter |
1Tipe konektor 1# | ... | MPO-perempuan*, MPO-pria |
2 Bagian akhir 1# | ... | PC, APC |
3 Jumlah serat | ... | 2, 4, 8, 12 & 24 MT Serat |
4Tipe konektor 2# | ... | MPO-wanita*, MPO-pria, FC, SC, ST, MU, LC, E2000 |
5 Bagian akhir 2# | ... | PC, UPC, APC |
6 Mode serat | ... | SM ((OS1, OS2)), MM ((OM1, OM2, OM3, OM4) |
7 Diameter luar kabel | (mm) | Φ2, Φ3, Φ4 |
8 Panjang | (M) | L = 1,2,3,4... |
9 Panjang Ekor Babi | (M) | L1 = 0,5, 0,6, 1.0 |
10 Jenis kabel | ... | RJ: Kabel Pita Jaket, RB: Kabel Pita Berongga, |
※ Untuk MPO Connector wanita, wanita dapat berkomitmen dalam informasi pemesanan
