| Nama merek: | YINGDA |
| Nomor Model: | GYFJH |
| MOQ: | 10 km |
| harga: | Dapat dinegosiasikan |
| Waktu Pengiriman: | 5 working days |
| Ketentuan Pembayaran: | T/T or western Union |

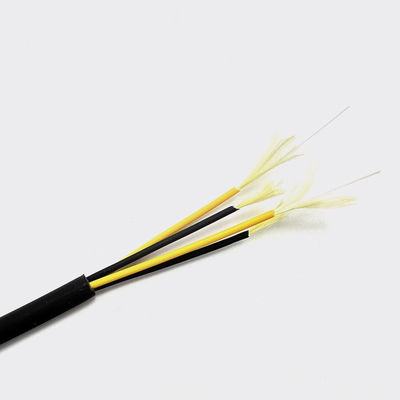

Kabel CPRI Stasiun Pangkalan FTTA Luar Ruangan Bulat 2 Inti 7.0mm G657A2 LSZH BBU RRU
Kabel serat optik stasiun pangkalan FTTA tanpa lapis baja adalah kabel optik hitam ɸ7.0mm LSZH GJFJV.Ini adalah kabel luar ruangan berkekuatan tinggi, dapat digunakan untuk saluran, pipa, dan banyak lingkungan yang keras.Sub unit seratnya adalah kabel dalam ruangan ɸ2.0mm dengan selubung LSZH, dan terdapat 2 buah kabel isian benang aramid ɸ2.0mm untuk anggota kekuatan kabel.Warna hitam cocok untuk penggunaan di luar ruangan, jika permintaan pelanggan, dapat menambahkan pita stainless steel atau lapisan pemblokiran air untuk fungsi yang lebih baik.
Kabel GYFJHStruktur:
Aplikasi Kabel FTTA
Terutama digunakan dalam kabel horizontal dan vertikal stasiun pangkalan nirkabel, seperti stasiun pangkalan 3G 4G, Dirgantara & Pertahanan, Diagnosis peralatan, sensor FO, FTTA, FTTP, FTTX, WIMAX, BBU, RRU, RRH, LTE.
Fitur Kabel CPRI 7.0mm
Kabel Stasiun PangkalanTeknisParameter
| Jenis Kabel | GYFJH | |
| Jumlah serat | 2 inti | |
| Diameter serat | OD:245±10um | |
| Penyangga yang ketat | OD:0,87±0,05mm | |
| Selubung bagian dalam | LSZH | |
| Diameter selubung bagian dalam | 2.0mm | |
| Warna sarung bagian dalam | Biru, oranye | |
| Selubung luar kabel | 7.0mm | |
| Berat Kabel | 42,3kg/km | |
| Daya tarik | Jangka panjang | 200N |
| Jangka pendek | 400N | |
| Hancurkan resistensi | Jangka panjang | 1100N/100mm |
| Jangka pendek | 2200N/100mm | |
| Minimal.Radius Tikungan | Dinamis | 20D |
| Statis | 10D | |
| Kisaran Suhu | -30-+70℃ | |
Catatan: | ||
Parameter Serat Mode Tunggal
| Barang | Satuan | Nilai |
| Atenuasi | dB/km | 1310nm≤0.4 |
| Penyebaran | Ps/nm.km | 1285~1330nm≤3.5 |
| Panjang gelombang dispersi nol | Nm | 1300~1324 |
| Kemiringan dispersi nol | Ps/nm.km | ≤0,095 |
| Panjang gelombang pemutusan serat | Nm | ≤1260 |
| Diameter bidang mode | Um | 9,2±0,5 |
| Konsentrisitas bidang mode | Um | <=0,8 |
| Diameter kelongsong | um | 125±1,0 |
| Cladding non-lingkaran | % | ≤1.0 |
| Kesalahan konsentrisitas lapisan/kelongsong | Um | ≤12.5 |
| Diameter lapisan | um | 245±10 |
| membungkuk, ketergantungan menyebabkan redaman | 1550nm, 1 putaran, diameter 32mm, 100rum, diameter 60mm | ≤0,5 dB |
| Tes bukti | kpsi | ≥100 |
Parameter Serat Multi Mode
| Barang | Satuan | Nilai | |
| Atenuasi | dB/km | 850 nm≤3.5 | |
| Bandwidth | MHz·㎞ | 50/125um | 62,5/125 mm |
| 850nm≥200 | 850nm≥160 | ||
| 1300nm≥200 | 1300nm≥200 | ||
| Diameter kelongsong | um | 125±1,0 | |
| Cladding non-lingkaran | % | ≤1.0 | |
| Kesalahan konsentrisitas lapisan/kelongsong | Um | ≤12.5 | |
| Diameter lapisan | um | 245±10 | |
| membungkuk, ketergantungan menyebabkan redaman | 850nm,1300nm 100 putaran, diameter 75mm | ≤0,5 pada 850 nm1300 nm | |
| Tes bukti | kpsi | ≥100 | |
Yingda dapat menambahkan semua jenis konektor SC FC LC ST pada kabel luar ruangan ini untuk konstruksi di lokasi, dan dengan kualitas standar telekomunikasi, dan pengujian 100% sebelum pengiriman dengan paket terbaik.
Spesifikasi Konektor
| Jenis konektor | DLC UPC APC |
| Kerugian penyisipan | ≤0.3dB |
| Mengembalikan kerugian | ≥35db |
| Modus serat | Mode tunggal atau Multi-mode |
| Panjang gelombang operasi | 850nm, 1300nm |
| Uji panjang gelombang | 850nm, 1300nm |
| Pengulangan | ≤0.1 |
| Dapat dipertukarkan | ≤0.2dB |
| Daya tahan | ≤0.2dB |
| Panjang Serat | 1m, 2m….. panjang apa pun opsional. |
| Panjang dan toleransi | 10cm |
| Suhu Operasional | -40C ~ +85C |
| Suhu Penyimpanan | -40C ~ +85C |
video
video
video
|
|
