| Nama merek: | YINGDA |
| Nomor Model: | GJS-D015 |
| MOQ: | 100 PCS |
| harga: | Dapat dinegosiasikan |
| Waktu Pengiriman: | 5days after pay |
| Ketentuan Pembayaran: | T/T or western Union |

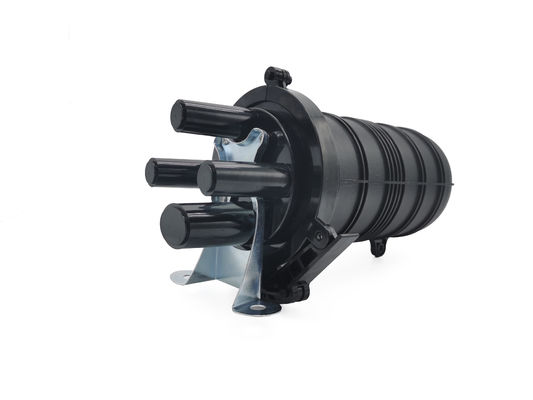

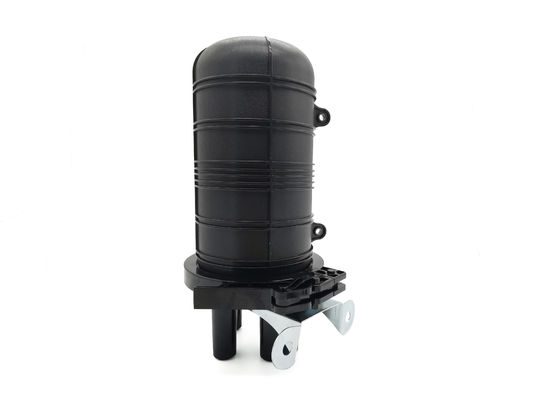

48 Core IP68 FTTH Mini Dome Penutup Sambungan Serat Optik Pemasangan Dinding Segel Penyusut Panas
Panduan Pemasangan ini sesuai untuk Penutupan Sambungan Serat Optik (Selanjutnya disingkat FOSC), sebagai panduan pemasangan yang benar.
Fitur Penutupan Mini FTTH
Spesifikasi Kotak Sambungan Serat Optik
|
Dimensi luar (Tinggi x Diameter) |
288mm×178mm |
|
Berat (tidak termasuk kotak luar) |
1800g—1910g |
|
Jumlah port masuk/keluar |
4 buah |
|
Diameter kabel serat |
Φ8mm～Φ16mm |
|
Kapasitas FOSC |
Banyak: 4-48 (inti) |
|
Ukuran sampul FOSC |
Tinggi x Diameter: 208mm x 132mm |
|
Kapasitas baki sambungan serat optik (FOST). |
Banyak:4,6,8,12,(inti) |
|
Baki penahan serat |
1 buah |
Penutupan sambungan ditutup total dengan penjepit pengunci otomatis, dan cincin kedap air IP68, setiap port kabel internal dengan sekrup dan perlengkapan logam.
--------------------------------------------------- --------------------------------------------------- --------------------------------------------------- -

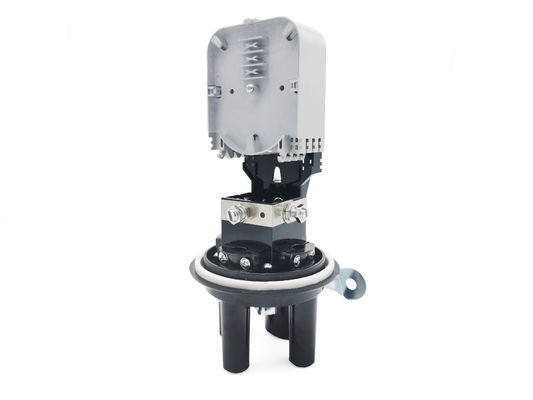

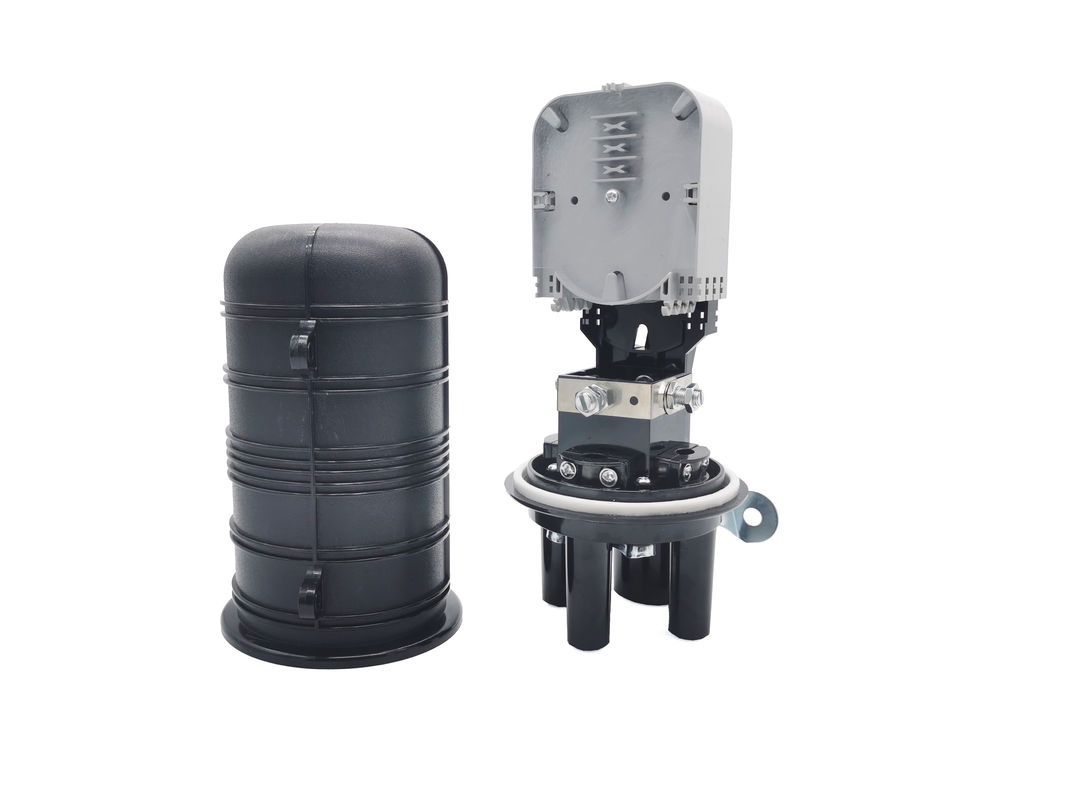

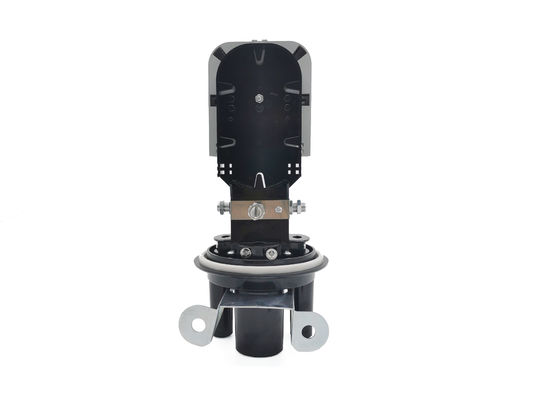

Maks.menampung 4 buah baki sambatan, setiap baki menampung 6 serat/lapisan, serat ganda 12 inti, total maksimum 48 inti;Baki penahan serat belakang dipasang di bagian bawah dengan sekrup dan area manajemen yang besar.
--------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --
--------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --
Daftar Aksesori Kotak Penyambungan Serat:
|
TIDAK. |
barang |
Penggunaan |
|
1 |
Dapat menyusut karena panas lengan pelindung |
Melindungi sambungan serat |
|
2 |
Dasi nilon |
Memperbaiki serat dengan lapisan pelindung |
|
3 |
Kawat pembumian |
Melewati antar perangkat pembumian |
|
4 |
Kain abrasif |
Menggaruk kabel fiber |
|
5 |
Kertas pelabelan |
Memberi label pada serat |
|
6 |
Kunci pas khusus |
Memasang dan mengencangkan mur inti dan mur bertulang (plastik) tabung masuk/keluar |
|
7 |
Kertas ukur |
Untuk mengukur keliling yang diameternya diperbesar dengan pita segel |
|
8 |
Pita segel |
Memperbesar diameter kabel fiber yang dipasang pada ring gasket. |
|
9 |
Pita isolasi |
Memperbesar diameter kabel fiber agar mudah dipasang |
|
10 |
Lingkaran logam |

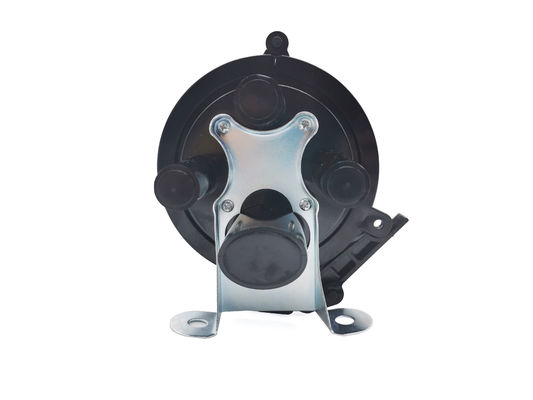

Untuk pemasangan di dinding dan memeluk tiang |
|
11 |
Tabung penyangga
|
Dipasang ke serat dan diperbaiki dengan FOST, mengelola buffer. |
|
12 |
pengering |
Masukkan ke dalam FOSC sebelum disegel untuk mengeringkan udara |
--------------------------------------------------- --------------------------------------------------- ---------------------------------------------
Kondisi operasi:
Spesifikasi teknis:
1.Kinerja segel: setelah kotak disegel, mengembang hingga 100kPa ke dalam (inflasi hanya berlaku untuk
model dengan lubang udara), lalu rendam dalam air bersuhu normal, setelah 15 menit
pengamatan yang mantap, tidak ada gelembung yang meluap.
2. Resistansi isolasi: resistansi isolasi antara benda kerja logam dan bumi adalah
lebih besar dari 20kMΩ.
3. Tekanan: tidak ada kerusakan atau kilatan cahaya di bawah 15kVdc/1 menit di antara pekerjaan logam
potongan dan bumi.
4. Jari-jari kelengkungan serat 40mm, tanpa kehilangan ekstra di dalam baki sambungan.
5. Dapat menahan kekuatan tarik aksial tidak kurang dari 1000N.
6. Seumur hidup: 25 tahun.
7. Pertunjukan lainnya semuanya sesuai dengan persyaratan standar YD/T814-1998.
