| Nama merek: | YINGDA |
| Nomor Model: | YD-PLC-LG-108-SC-10 |
| MOQ: | 100 PCS |
| harga: | 1.1USD-4.58USD |
| Waktu Pengiriman: | 5-8days after payment |

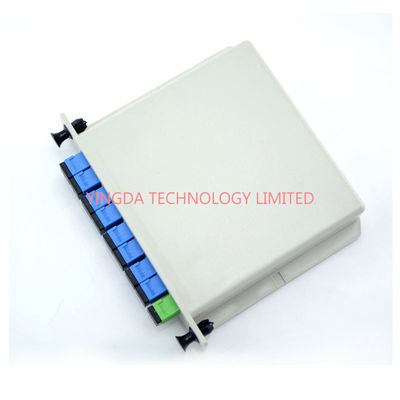

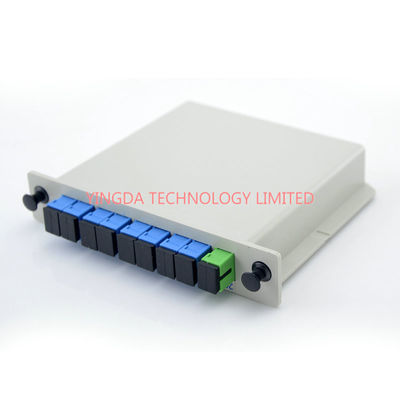

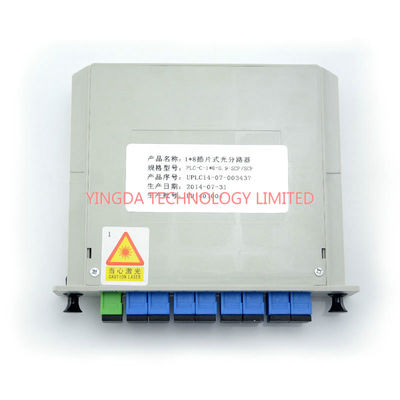

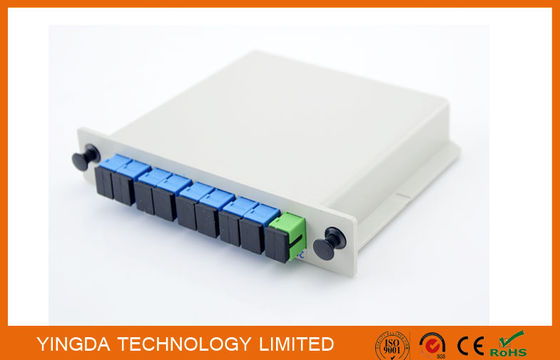

1*8 Fiber Optic PLC Splitter LGX Module, CATV Fiber Optic Terminal Box Insert Type
Yingda menyediakan splitter PLC serat presisi tinggi untuk konstruksi jaringan optik.Ini cukup kecil untuk menempatkanPLC optical splitter menawarkan pembagian daya seragam dengan kerugian penempatan rendah, PDL rendah dan kerugian pengembalian tinggi.Pengguna dapat menyesuaikan rasio pembagian optik untuk setiap saluran outputRentang panjang gelombang kerja adalah dari 1260nm sampai 1650nm.
Fiber PLC splitter 1*8 box di dalam menyusun pohto. Setiap adaptor dan link serat terbungkus dengan tertib, dan ada kail untuk memperbaiki serat.Setiap adaptor atau splitter antarmuka memiliki penutup debu atau tutup debu, dan strukturnya halus dan teratur, yang lebih cocok untuk instalasi di kotak terminal serat.
Kotak serat optik Fitur:
* Desain ukuran kompak
* Kerugian penempatan rendah dan PDL rendah
* Keandalan tinggi
* Jumlah saluran tinggi
* Jangkauan panjang gelombang yang luas
* Kisaran suhu operasi yang luas
* Kemasan dan konfigurasi yang disesuaikan
* Kualifikasi penuh Telcordia GR1209/1221
Fiber PLC splitter Spesifikasi:
1×N(N>2) (Dengan konektor) Parameter optik:
|
parameter |
1×4 |
1 × 8 |
1 x 16 |
1×32 |
||||||
|
1 |
Panjang gelombang operasi (nm) |
1260 ~ 1650 |
||||||||
|
2 |
Kerugian penempatan (dB) |
Maksimal |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
Kehilangan laba ((dB) |
Maksimal |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
Kehilangan laba ((dB) |
Min |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD ((dB) |
Maksimal |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
Direktifitas (dB) |
Min |
55 |
55 |
55 |
55 |
||||
|
7 |
Kerugian tergantung panjang gelombang (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
Panjang ekor babi ((m) |
1.2 ((±0.1) atau yang ditentukan pelanggan |
||||||||
|
9 |
Jenis serat |
250μm serat telanjang |
||||||||
|
10 |
Suhu operasi ((°C) |
-40 ~ 85 |
||||||||
|
11 |
Suhu penyimpanan ((°C) |
-40 ~ 85 |
||||||||
|
12 |
Ukuran kemasan (L × W × H) (mm) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
Panjang gelombang operasi (nm) |
1260 ~ 1650 |
||||||||
|
2 |
Kehilangan laba ((dB) |
APC min |
55 |
|||||||
|
UPC min |
50 |
|||||||||
|
3 |
Direktifitas (dB) |
Min |
55 |
|||||||
|
4 |
Panjang ekor babi ((m) |
1.0(±0.1) atau yang ditentukan pelanggan |
||||||||
|
5 |
Jenis serat |
Pengaturan khusus |
||||||||
|
6 |
Suhu operasi ((°C) |
-20 ~ 65 |
||||||||
|
7 |
Suhu penyimpanan ((°C) |
-40 ~ 85 |
||||||||
Catatan: Semua pengukuran dilakukan pada suhu kamar dan spesifikasi termasuk konektor.
2×N(N>2)PLCS(Tanpa konektor) Parameter pemisah PLC serat optik:
|
parameter |
2×4 |
2×8 |
2 x 16 |
2×32 |
||
|
1 |
Operasi panjang gelombang ((nm) |
1260 ~ 1650 |
||||
|
2 |
Kerugian penempatan (dB) |
Maksimal |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
Keseragaman kerugian (dB) |
Maksimal |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
Kehilangan laba ((dB) |
Min |
55 |
55 |
55 |
55 |
|
5 |
PLD ((dB) |
Maksimal |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
Direktifitas (dB) |
Min |
55 |
55 |
55 |
55 |
|
7 |
Kerugian tergantung panjang gelombang (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
Panjang ekor babi ((m) |
1.2 ((±0.1) atau yang ditentukan pelanggan |
||||
|
9 |
Jenis serat |
Kosomisasi |
||||
|
10 |
Suhu operasi ((°C) |
-40 ~ 85 |
||||
|
11 |
Suhu penyimpanan ((°C) |
-40 ~ 85 |
||||
|
12 |
Dimensi (L × W × H) (mm) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
Catatan: Semua pengukuran dilakukan pada suhu kamar dan spesifikasi termasuk konektor.
