| Nama merek: | YINGDA |
| Nomor Model: | YD-PLC-LG-108-SC-10 |
| MOQ: | 50 pcs |
| harga: | Dapat dinegosiasikan |
| Waktu Pengiriman: | 5-8days after payment |

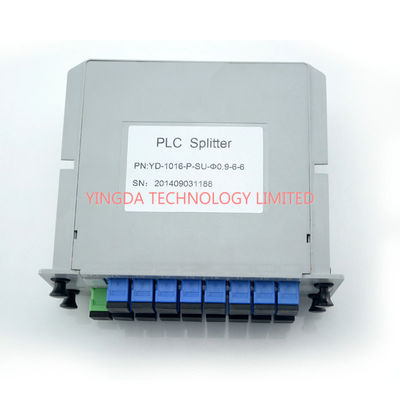

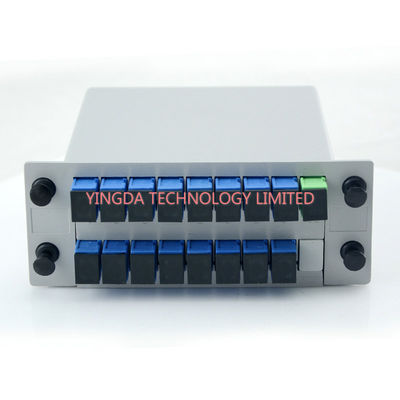

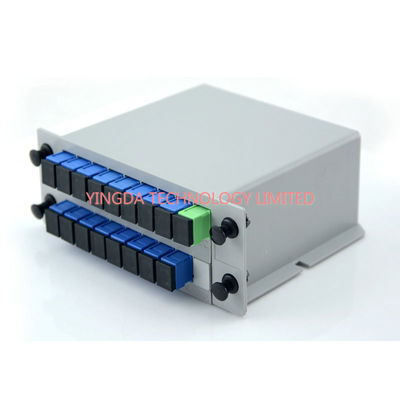

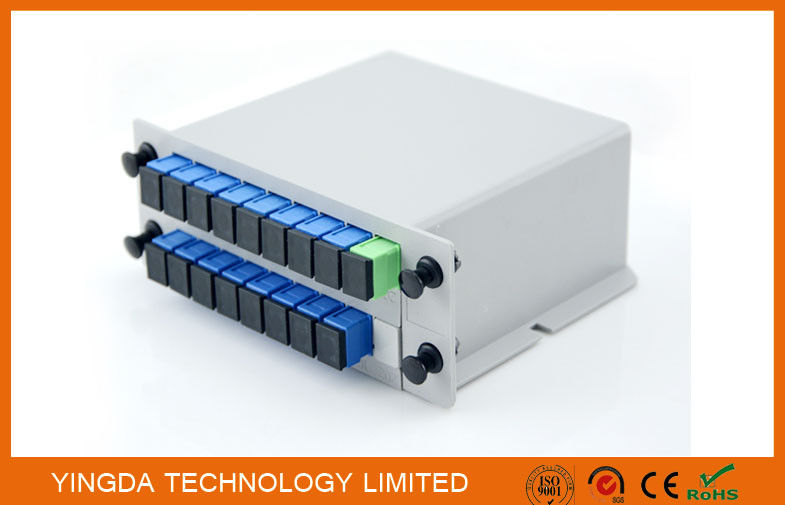

GPON Network 1:8 PLC Optical Splitter LGX Aluminium 2 Slot Cassette Chassis
Yingda menyediakan splitter PLC presisi tinggi untuk konstruksi jaringan optik.Ini cukup kecil untuk menempatkan di dalam kotak terminal dalam ruangan dan bingkai ODF atau kotak distribusi serat optik langsung. PLC splitter optik menawarkan pembagian daya seragam dengan kerugian insersi rendah, PDL rendah dan kerugian pengembalian tinggi. Pengguna dapat menyesuaikan rasio pembagian optik untuk setiap saluran output.Kisaran panjang gelombang kerja adalah dari 1260nm sampai 1650nm.
GPON 1*8 Fiber Splitter Fitur:
* Desain ukuran kompak
* Kerugian penempatan rendah dan PDL rendah
* Keandalan tinggi
* Jumlah saluran tinggi
* Jangkauan panjang gelombang yang luas
* Kisaran suhu operasi yang luas
* Kemasan dan konfigurasi yang disesuaikan
* Kualifikasi penuh Telcordia GR1209/1221
Spesifikasi LGX Splitter:
1×N(N>2) (Dengan konektor) Parameter optik:
|
parameter |
1×4 |
1 × 8 |
1 x 16 |
1×32 |
||||||
|
1 |
Panjang gelombang operasi (nm) |
1260 ~ 1650 |
||||||||
|
2 |
Kerugian penempatan (dB) |
Maksimal |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
Kehilangan laba ((dB) |
Maksimal |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
Kehilangan laba ((dB) |
Min |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD ((dB) |
Maksimal |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
Direktifitas (dB) |
Min |
55 |
55 |
55 |
55 |
||||
|
7 |
Kerugian tergantung panjang gelombang (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
Panjang ekor babi ((m) |
1.2 ((±0.1) atau yang ditentukan pelanggan |
||||||||
|
9 |
Jenis serat |
250μm serat telanjang |
||||||||
|
10 |
Suhu operasi ((°C) |
-40 ~ 85 |
||||||||
|
11 |
Suhu penyimpanan ((°C) |
-40 ~ 85 |
||||||||
|
12 |
Ukuran kemasan (L × W × H) (mm) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
Panjang gelombang operasi (nm) |
1260 ~ 1650 |
||||||||
|
2 |
Kehilangan laba ((dB) |
APC min |
55 |
|||||||
|
UPC min |
50 |
|||||||||
|
3 |
Direktifitas (dB) |
Min |
55 |
|||||||
|
4 |
Panjang ekor babi ((m) |
1.0(±0.1) atau yang ditentukan pelanggan |
||||||||
|
5 |
Jenis serat |
Pengaturan khusus |
||||||||
|
6 |
Suhu operasi ((°C) |
-20 ~ 65 |
||||||||
|
7 |
Suhu penyimpanan ((°C) |
-40 ~ 85 |
||||||||
Catatan: Semua pengukuran dilakukan pada suhu kamar dan spesifikasi termasuk konektor.
2×N(N>2)PLCS(Tanpa konektor) Parameter optik:
|
parameter |
2×4 |
2×8 |
2 x 16 |
2×32 |
||
|
1 |
Operasi panjang gelombang ((nm) |
1260 ~ 1650 |
||||
|
2 |
Kerugian penempatan (dB) |
Maksimal |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
Keseragaman kerugian (dB) |
Maksimal |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
Kehilangan laba ((dB) |
Min |
55 |
55 |
55 |
55 |
|
5 |
PLD ((dB) |
Maksimal |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
Direktifitas (dB) |
Min |
55 |
55 |
55 |
55 |
|
7 |
Kerugian tergantung panjang gelombang (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
Panjang ekor babi ((m) |
1.2 ((±0.1) atau yang ditentukan pelanggan |
||||
|
9 |
Jenis serat |
Kosomisasi |
||||
|
10 |
Suhu operasi ((°C) |
-40 ~ 85 |
||||
|
11 |
Suhu penyimpanan ((°C) |
-40 ~ 85 |
||||
|
12 |
Dimensi (L × W × H) (mm) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
Catatan: Semua pengukuran dilakukan pada suhu kamar dan spesifikasi termasuk konektor.
FTTH gpon LGX splitter Aplikasi
video
video
|
