Nama merek: | YINGDA |
Nomor Model: | 1*8 optical splitter |
MOQ: | 100 pcs |
harga: | 1.1USD-4.58USD |
Waktu Pengiriman: | 5-8days after payment |
Ketentuan Pembayaran: | Western Union,T/T,MoneyGram |

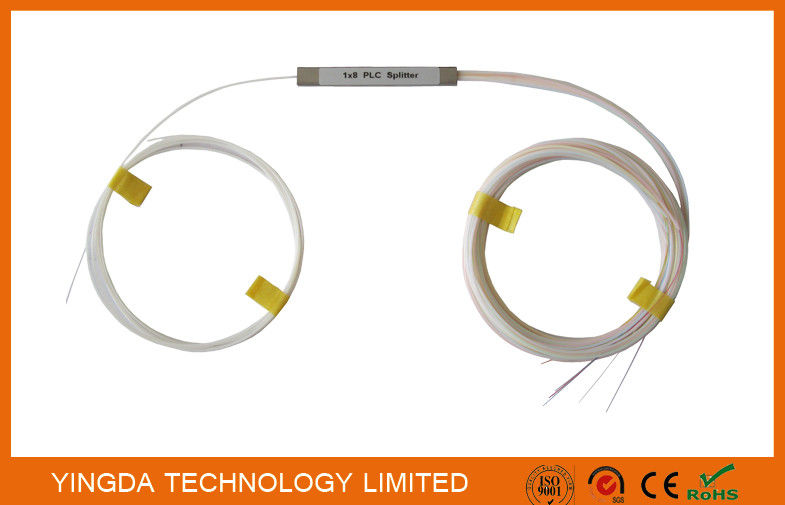

1:8 Fiber Pon Splitter Steel Tube Blockless Mini Module 900um,1x8 Splitter optik 1Meter
Splitter serat optik digunakan untuk membagi cahaya serat optik menjadi beberapa bagian pada rasio tertentu.Ada terutama dua jenis pasif FTTH splitter optik: satu adalah splitter tipe fusi tradisional yang dikenal sebagai FBT coupler atau FBT WDM optical splitter, yang memiliki harga yang kompetitif;yang lain adalah PLC splitter berdasarkan teknologi PLC (Planar Lightwave Circuit), yang memiliki ukuran yang kompak dan cocok untuk aplikasi kepadatan.
Fitur
· Keseragaman yang baik dan kehilangan penempatan yang rendah
· Kerugian Bergantung Polarizasi Rendah
· Mekanika yang sangat baik
· Stabilitas Telecordia GR-1221 dan GR-1209
· Komponen melalui TLC-Certified,sesuai dengan YD1117-2001
· Lingkungan operasi: -40°C sampai +85°C
· Rasio Kepunahan Polarisasi Tinggi & Seragam yang sangat baik
Aplikasi
· Serat ke titik (FTTX)
· Serat ke rumah (FTTH)
· Jaringan optik pasif ((PON, GEPON)
· Jaringan area lokal (LAN)
· Televisi kabel (CATV)
· Jaringan Telekomunikasi
· Peralatan pengujian
Spesifikasi
Parameter | Konfigurasi Pelabuhan | ||||||||
1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||||
Jenis Serat | G.657A | ||||||||
Panjang gelombang operasi (nm) | 1260 ~ 1650 | ||||||||
Kerugian Penempatan (dB) | Tipikal | 3.9 | 7.0 | 10.2 | 13.2 | 16.2 | 19.7 | ||
Maksimal | 4.2 | 7.4 | 10.7 | 13.7 | 17.1 | 21.2 | |||
Kehilangan Keseragaman (dB) | Maksimal | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | ||
Kehilangan Pengembalian (dB) | Min | 50 | 50 | 50 | 50 | 50 | 50 | ||
PDL (dB) | Maksimal | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||
Direktifitas (dB) | Min | 55 | 55 | 55 | 55 | 55 | 55 | ||
Bergantung pada panjang gelombang Kerugian (dB) |
Maksimal | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | ||
Tergantung pada Suhu Kerugian ((-40 ~ + 85 °C) |
Maksimal | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | ||
Suhu operasi (°C) | -40 ~ +85 | ||||||||
Suhu penyimpanan (°C) | -40 ~ +85 |
Catatan:
Di atas adalah parameter untuk Blockless Fiber PLC Splitter dengan konektor.
Tanpa konektor, kehilangan sisipan akan 0.2dB lebih rendah.
Lebih banyak gambar

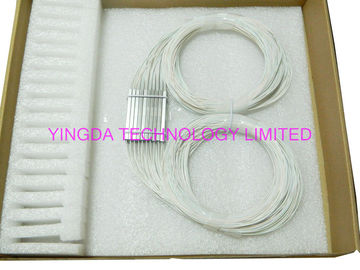

PLC splitter coulpler 1x8 tanpa konektor dikemas dalam kotak dengan busa, kinerja yang baik, dan perlindungan untuk serat, menghemat biaya pengiriman dan volume.

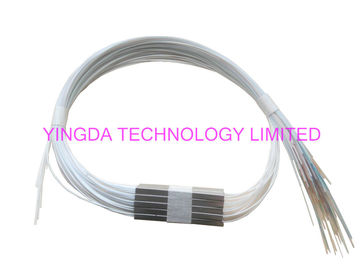

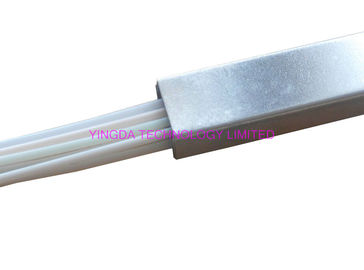

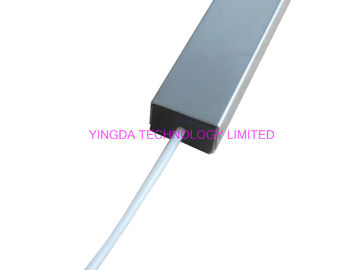

setiap tabung baja:60*7*4mm, 2row / 4fibers output, dengan cincin gambar pada setiap serat, "input" pada pigtails input. dan ada dapat menempelkan label: logo, nomor seri dan nama produk atas permintaan pelanggan.
Informasi Pemesanan
PLCS | - | - | - | - | - | - | - |
Struktur |
Serat Jenis |
Paket | Input | Output | Panjang | Konektor | |
Struktur | 0101 = 1x1, 0202 = 2x2, ..., 0164=1x64, 0264=2x64 | ||||||
Jenis Serat | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
Dimensi Paket | A1, A2,...A12, D, E, F, K, U, G, C, T, R, X | ||||||
Jenis input |
B=250μm Serat Telanjang, L=900μm Tabung longgar, S=2,0mm, R=3,0mm, 0=Adaptor |
||||||
Jenis output |
B=250μm Bare Fiber, L=900μm Tabung longgar, S=2,0mm, R=3,0mm, F = splitter, 0 = adaptor |
||||||
Panjang ekor babi |
05 = 0,5m, 10 = 1,0m, 100 = 100m, 0 = Adaptor, 15/10 = 1,5m input/1,0m output, X= Lainnya |
||||||
Jenis konektor |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA = input FC/UPC / output FC/APC, 00 = Tidak ada, X= Lainnya |
