1 Core Field Installable Connector SC APC FTTH GPON Quick Splice Connector

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat

  • Cahaya Tinggi

    1 Konektor yang Dapat Dipasang Bidang Inti

    ,

    Konektor Sambungan Cepat GPON

    ,

    Konektor yang Dapat Dipasang Bidang SC APC

  • Bahan
    PEI
  • Warna
    hijau
  • Panjangnya
    60mm atau 55mm
  • Mode Serat
    nomomode 9 / 125um
  • Kerugian penyisipan
    <0.3dB average, max. <0,3dB rata-rata, maks. 0.5dB 0,5dB
  • Mengembalikan kerugian
    > 65dB
  • Jenis Ferrule
    UPC
  • Paket
    kotak blister
  • Suku cadang
    alat perbaikan panjang, manual pengguna
  • Berlaku
    serat ke rumah, FTTH
  • Kabel berlaku
    Kabel drop 2.0 * 3.0mm, kabel bundar 2.0mm, 3.0mm
  • Alat yang Dibutuhkan
    fiber cleaver, kabel stripper, kain alkohol, miller plier
  • Tempat asal
    Cina
  • Nama merek
    YINGDA
  • Sertifikasi
    ISO
  • Nomor model
    YDFIC-D-SA
  • Kuantitas min Order
    1000 pc
  • Harga
    negotiable
  • Kemasan rincian
    10 buah / kotak blister
  • Waktu pengiriman
    7 hari kerja
  • Syarat-syarat pembayaran
    T / T, Western Union

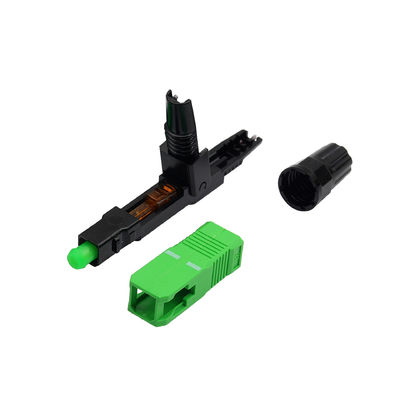

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat

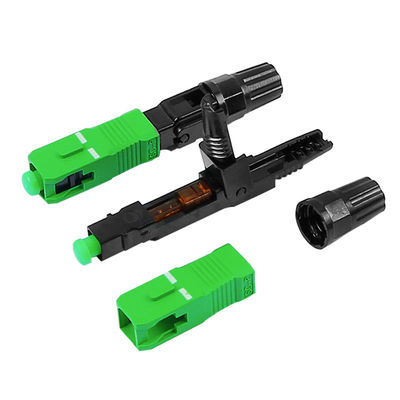

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat



1Core SC APC FTTH GPON Bidang Konektor Sambungan Dingin Mecahncial Hijau Instalasi Cepat PEI





Konektor cepat serat optik adalah sejenis konektor yang dapat menyelesaikan masalah kabel dan serat jarak sangat jauh ke proyek rumah, itu membuat penghentian serat cepat, mudah dan andal dan melakukan terminasi tanpa kerepotan dan tidak memerlukan epoksi, tidak ada pemolesan, tidak splicing, tanpa pemanasan dan dapat mencapai parameter transmisi yang sangat baik serupa dengan teknologi polishing dan splicing standar.Kami dapat sangat mengurangi waktu perakitan dan pengaturan.Konektor yang telah dipoles sebelumnya terutama diterapkan pada kabel FTTH dalam proyek FTTH, langsung di situs pengguna akhir.

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 0

Parameter teknis:



Model YDFIC-D-SA-L YDFIC-D-SA-S
Dimensi 60mm * 9mm 55mm * 9mm
Kerugian penyisipan <0,5dB, rata-rata≤0,3dB
Mengembalikan kerugian ≥50dB
Jenis serat Mode tunggal, multimode
Diameter serat 0.9mm, 2.0mm, 3.0mm, 2.0 * 3.0mm
Suhu kerja -40 ~ + 750C
Aplikasi Serat ke rumah
Dimensi 60mm * 9mm 55mm * 9mm
Standar ISO9001





Informasi paket:

100 pcs / setiap kotak dalam, kotak 1000pcs / karton,

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 11 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 21 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 3

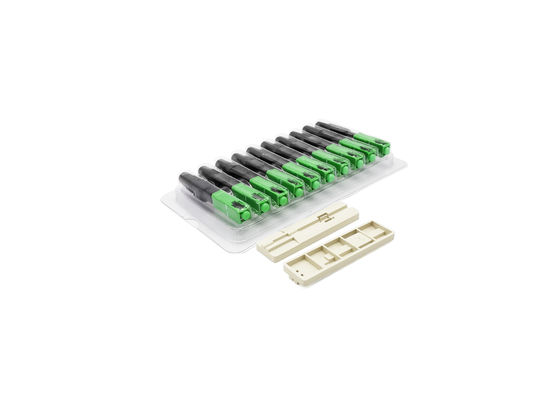

PAKET INNER: kotak 10 pcs / blister



1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 41 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 51 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 6</s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> orang </s>





Kualitas asuransi:

Empat kali penggilingan dan dua kali pemeriksaan kualitas

Langkah 1: 30um penggilingan

Langkah 2: penggilingan 9um

Langkah 3: 1 um penggilingan

Langkah 4: pemolesan transparan

Langkah 5: Deteksi ujung serat optik

Langkah 6: Penyisipan kerugian, deteksi kerugian kembali

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 7

Struktur internal dan prinsip kerja:



1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 8



fitur

  • Setiap ferrule telah diuji dalam 0,5dB kehilangan penyisipan, mencapai standar TELECOM;
  • Mengadopsi ferrule keramik kelas A Tiga Lingkaran, meningkatkan stabilitas produk, kehilangan rendah dan perubahan kecil;
  • Produksi skala besar, teknologi matang, indah, yang menjamin kualitas konektor;
  • Ini memiliki kepraktisan yang kuat dan dapat digunakan kembali lebih dari 15 kali;
  • Kinerja operasi yang stabil, kerugian penyisipan yang rendah, biaya penggunaan yang rendah, tingkat perawatan yang rendah dan kecepatan instalasi yang cepat;
  • Setiap 100 pcs akan dilengkapi dengan perangkat pengikat panjang 1pc;
  • Desain struktur manusiawi: titik batas kabel jatuhkan yang telah ditetapkan sebelumnya di boot, dan secara otomatis menghasilkan tikungan mikro kecil sesuai dengan panjang pemotongan yang benar dari produk (lihat gambar di bawah).Tikungan mikro menunjukkan bahwa serat optik telah melakukan kontak yang baik dengan serat optik tertanam, dan tikungan mikro harus ada, tetapi tidak terlalu besar, jika tidak, kerugian selama periode tersebut akan terpengaruh.



Apa perbedaan tipe panjang dan pendek?

Tipe panjang datar untuk meletakkan kabel drop dan tipe pendek vertikal untuk meletakkan kabel drop

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 91 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 10

Aplikasi:



Jaringan kampus broadband, Fiber to the home, Broadband terbatas TV, Intelligent broadband, Fiber to the building

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 11



CARA PENGGUNAAN?

Pengoperasiannya sederhana, masukkan serat optik ke titik batas, secara otomatis menghasilkan sedikit tekukan, pertahankan radian Anda, jangan luruskan, kencangkan mur terlebih dahulu dan kemudian kunci sakelar.



Langkah 1: keluarkan boot dan masukkan ke kabel drop

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 12

Langkah 2: lepaskan selubung kabel drop 5cm dengan stripper kabel drop

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 13

Langkah 3: kikis lapisan di luar pemecah panjang dengan tang Miller

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 14

Langkah 4: bersihkan inti serat dengan kain debu

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 15

Langkah 5: potong inti dengan pemotong

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 16

Langkah 6: masukkan inti serat ke konektor cepat untuk menahan inti yang tertanam

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 17

Langkah 7: Gunakan boot pada kabel drop untuk menjepit kabel

1 Konektor Terpasang Bidang Inti SC APC FTTH GPON Konektor Sambungan Cepat 18
