Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode

  • SC UPC Plastic Field Installable Connector 5G 4G Single Mode Multi Mode
  • SC UPC Plastic Field Installable Connector 5G 4G Single Mode Multi Mode
  • SC UPC Plastic Field Installable Connector 5G 4G Single Mode Multi Mode
  • SC UPC Plastic Field Installable Connector 5G 4G Single Mode Multi Mode
  • SC UPC Plastic Field Installable Connector 5G 4G Single Mode Multi Mode
  • SC UPC Plastic Field Installable Connector 5G 4G Single Mode Multi Mode
Tempat asal Cina
Nama merek YINGDA
Sertifikasi ISO SGS ROHS
Nomor model FMC-M-SM-SCP-UPC-CD-MP (KG53)
Kuantitas min Order 500 pcs
Harga Negotiable
Kemasan rincian 1 pc / kantong plastik, kantong plastik 10 pcs / lebih besar, kemudian 100 pcs / box, 1000 pcs / kar
Waktu pengiriman 5 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran T / T atau Western Union
Menyediakan kemampuan 500.000 pcs per bulan

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Bahan Plastik Warna rumah Biru
Jenis serat 9 / 125um Kerugian penyisipan <0.3dB
Mengembalikan kerugian > 45db Pak kantong dan kotak plastik
Panjang total 53mm bahan alur keramik
Masa hidup 500 kali Jenis Ferrule UPC
Alat mill stripper, drop cable stripper, fiber cleaver, length fixer, dll
Cahaya Tinggi

Konektor yang Dapat Dipasang Bidang UPC SC

,

Konektor yang Dapat Dipasang Bidang Plastik

,

serat optik konektor cepat ROHS
Tinggalkan pesan
Deskripsi Produk

Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode



Kabel Drop FTTH 2x3mm Fiber Optik SC UPC Field Assembly Konektor Termiantion Cepat 5G 4G Single Mode





Konektor cepat SC / APC adalah konektor yang telah dipoles sebelumnya dari pabrik dan dapat dipasang di lapangan yang benar-benar menghilangkan kebutuhan akan pemolesan tangan di lapangan.Teknologi sambungan mekanis yang telah terbukti memastikan keselarasan serat presisi, potongan serat yang telah dibelah dari pabrik, dan gel pencocokan indeks yang dipatenkan untuk menawarkan penghentian kerugian rendah langsung ke serat optik mode tunggal atau multi-mode.



Spesifikasi

BARANG Parameter
Kerugian penyisipan ≤ 0,3dB (1310nm & 1550nm)
Mengembalikan kerugian ≤ -45dB
Kekuatan serat telanjang > 5N
Kekuatan berpakaian > 10N
ketegangan > 50N
Daya tahan mekanis IL ≤ 0.2dB & RL ≤ 5dB
Suhu Operasional 5 ºC sampai +70 ºC
Ulangi waktu > 50 kali
Panjangnya 53 mm
Memenuhi standar IEC61754-4
Masa hidup 30 tahun

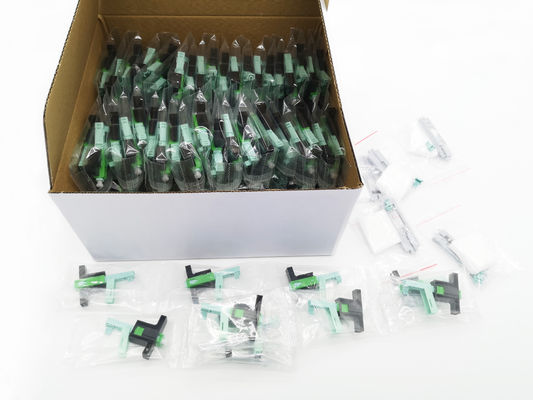

Informasi Paket:



1 pc / kantong plastik, 100 pcs / kotak batin, 10 pcs kotak batin / kotak karton

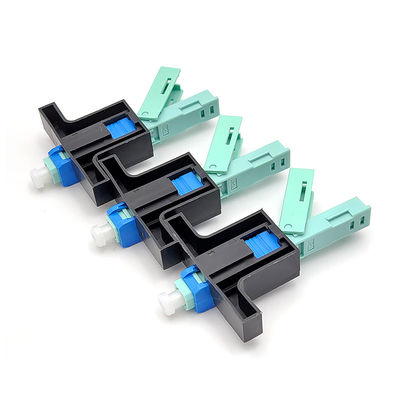

Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 0Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 1

Rincian Produk:



Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 2

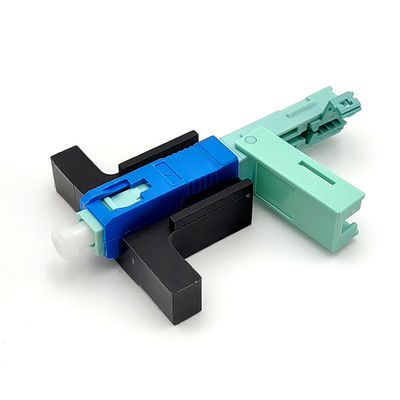

Konektor cepat ini menggunakan struktur keramik C-groove bukan plastik atau logam, Insersi kerugian: rata-rata ≤0.2dB, MAX≤0.4dB, Return loss: ≥50dB.

Tidak perlu epoksi atau serat yang dipoles, dapat dipasang di lapangan, dan tertanam di pabrik

Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 3

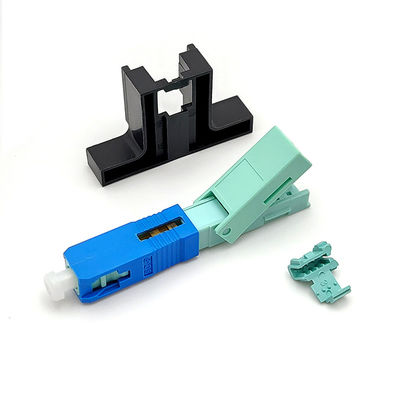

Konektor ini adalah SC / UPC, tipe penutup, panjang total 53mm, akan memiliki panduan pengguna bahasa Inggris bersama dengan pengiriman.



Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 4

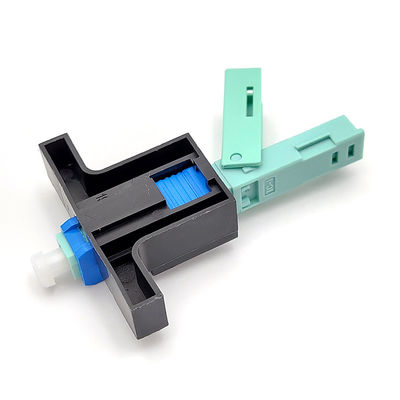

Terapkan ke kabel drop datar 2mm * 3mm atau 2.0 * 1.6mm, yang memiliki fix jig.untuk menahan kabel saat boot untuk kedua jenis kabel.

Boot adalah desain tipe flip atas dan bawah, ada alat buka kembali hitam untuk penggunaan multiply.

Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 5



Ini adalah kinerja penyegelan yang baik, tahan api, dan plastik berkualitas tinggi.Semua produk dengan ferrule datar UPC, dan dengan tutup debu sebelum pengiriman, dan masing-masing dengan paket tersendiri.



Bagaimana cara menggunakan konektor cepat?



Proses serat

1. Masukkan kabel jatuh ke pengupas hingga keluar 50-60mm, dan lepaskan lapisan kekuatan kabel

2. Tekan kabel yang telah dilucuti ke dalam penjepit, ada 4 titik untuk mengunci serat

3. Lepaskan lapisan pelapis kabel dengan memasukkan stripper serat longitudinal untuk mengupas lapisan serat.Atau gunakan pengupas Miller yang menyelaraskan penjepit serat.

4. Periksa serat dengan menekuk sekitar 60 ° ke arah jika ok

5. Bersihkan serat dengan kain alkohol dengan lap 0 ° dan 90 ° kembali

6. Pasang penjepit ke dalam pengatur panjang sampai panah ke atas, dan tekan sampai akhir

7. Letakkan rata pada slot fiber cleaver, sejajarkan dengan ujungnya, lalu potong fibernya

8. Akhirnya panjang serat menjadi: 19.4mm dan 29.4 ± 0.1mm, lihat gambar

Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 6



Majelis

Periksa loker hitam

Masukkan serat bersama dengan pintu masuk V sampai serat bengkok, tetapi tidak lebih tinggi dari 1mm dari pintu masuk V.

Jaga housing, coating, dan jig pada level yang sama, lepas sakelar.

Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 7



Membongkar

Pasang jig bantu, pasang sakelar di ujung kanan

Buka kunci fiber

Gunakan cembung eksklusif untuk membuka penutup, buka kunci shell

Naikkan 15 ° untuk menarik seratnya

Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 8



Jenis Serupa Lainnya:



Konektor Terpasang Bidang Plastik SC UPC 5G 4G Single Mode Multi Mode 9





Aplikasi

  • Lingkungan premis
  • Koneksi di meja untuk lingkungan LAN
  • Panel tambalan
  • Pemutusan peralatan langsung
  • Aplikasi Fiber to the Subscriber / Home (FTTH)
  • Persyaratan perbaikan / penggantian
  • Kabel uji peralatan



2. Terapkan ke 2mm * 3mm atau 2.0 * 1.6mmdatarjatuhkan kabel

3. Struktur alur-C keramik bukan plastik atau logam, kinerja penyegelan yang baik, tahan api

4. Kerugian penyisipan: rata-rata ≤0.2dB, MAX≤0.4dB

5. Kerugian kembali: ≥50dB

6. Tidak perlu epoxy atau dipoles, dipasang di lapangan, serat tertanam pabrik
