FTTX Coring YOFC Fujikura OTDR Uji Serat Telanjang Mode Tunggal 250um G657A

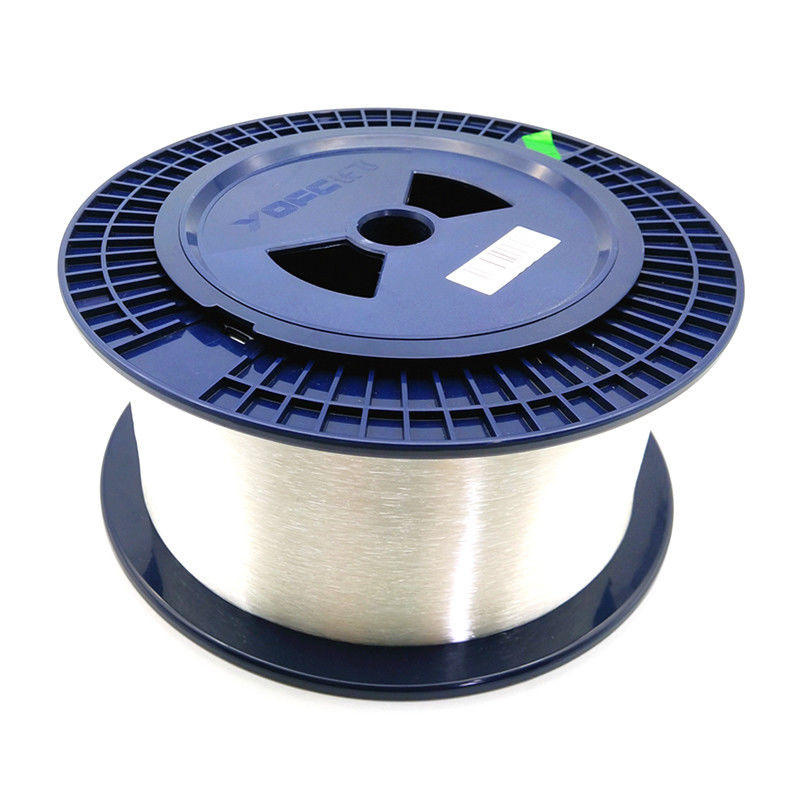

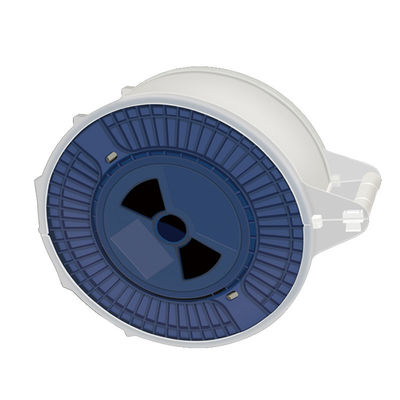

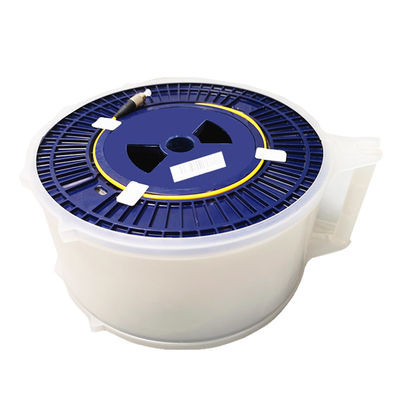

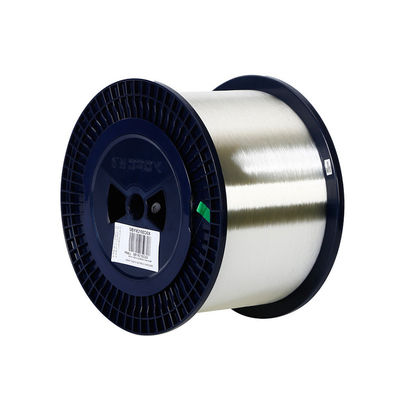

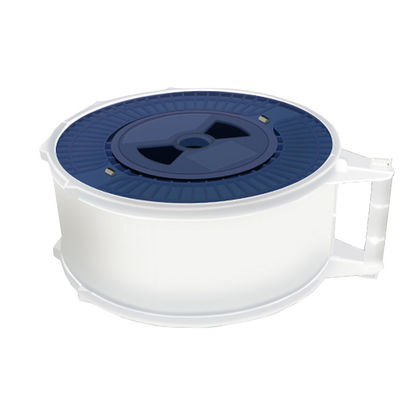

FTTX Coring YOFC Fujikura OTDR Uji Bare Fiber Single Mode 250um G657A 1KM-50km dalam Drum Plastik

FITUR

• OTDR + kombinasi serat telanjang
• Antarmuka khusus: SC FC LC ST E2000 MU DIN D4 FDDI SMA, dll
• Disk serat telanjang serat garis ganda
• Kecepatan transmisi tinggi, kehilangan serat rendah, kemampuan anti-interferensi yang kuat, pemilihan material kelas atas, masa pakai yang lama
• Serat optik dapat membawa broadband berkecepatan tinggi 10Mbps, 100Mbps, 1000Mbps
• Bahan non-logam digunakan sebagai pemutus konduksi serat optik, dan interferensi elektromagnetik tidak diterima
• Di jalur komunikasi, jumlah stasiun relai dapat dikurangi dan kualitas komunikasi dapat ditingkatkan
• Setiap serat telanjang telah diuji secara ketat, dan semua data memenuhi standar sebelum keluar dari gudang

Spesifikasi serat mode tunggal

Ketika reflektor domain waktu optik (OTDR) digunakan untuk mengukur serat optik, kadang-kadang ditemui bahwa tautan serat optik pendek.Saat mengukur link serat optik pendek, nilai redaman yang lebih besar (xxdb/km) sering diperoleh, yang membuat indeks redaman tidak dapat memperoleh evaluasi yang lebih baik.Mengapa?

Karena hubungan serat optik pendek (umumnya kurang dari 1km), OTDR mengukur kurva dengan volatilitas tertentu, yang mempengaruhi perhitungan numerik akhir.Di antara parameter teknis yang menggambarkan OTDR, ada indeks tentang linearitas.Indeks umum OTDR adalah 0,05db/db (e600c:0,05db/db, n3900a:0,03db/db).Padahal, indikator ini menggambarkan kisaran fluktuasi kurva OTDR.

Oleh karena itu, untuk serat pendek, akurasi pengukuran OTDR ditantang.Masalah ini juga merupakan masalah umum yang dihadapi kunci OTDR.Jadi cara apa yang bisa kita lakukan untuk mengurangi dampak ini?Bagaimana kita bisa mendapatkan hasil tes yang lebih baik?

1. Tambahkan serat palsu uji 2km

Efeknya akan berkurang seiring bertambahnya panjang serat karena penambahan serat palsu uji 2km.Hasil yang lebih memuaskan harus tersedia.

Tetapi karena penambahan panjang dan pengenalan kesalahan pengujian, metode ini memiliki beberapa kesalahan yang dibawa oleh metode pengujian.Tetapi sebagai data uji kualitas proyek, ia memiliki nilai referensi yang cukup besar.

2. Ukur kehilangan tautan dengan sumber cahaya dan pengukur daya optik, dan ukur panjangnya dengan OTDR

Kemajuan pengukuran rugi-rugi ditingkatkan karena pengukur daya optik mengukur rugi-rugi tautan mendekati metode pengukuran rugi-rugi standar dengan menggunakan sumber cahaya.Tentu saja, untuk serat segmen, tingkat akurasi resolusi yang lebih tinggi dari sampah istana optik digunakan untuk mengurangi kesalahan.Pengukuran panjang dilakukan dengan OTDR.Nilai redaman satuan panjang dapat diperoleh dengan membagi nilai kerugian dengan nilai panjang.

3. Kurva pengukuran OTDR hanya digunakan sebagai referensi, dan pengukuran OTDR berfokus pada menghilangkan hambatan tautan.

Dalam pengukuran serat pendek, kurva pengukuran OTDR paling baik digunakan sebagai referensi, sebagai dasar kualitatif, daripada sebagai dasar kuantitatif.
