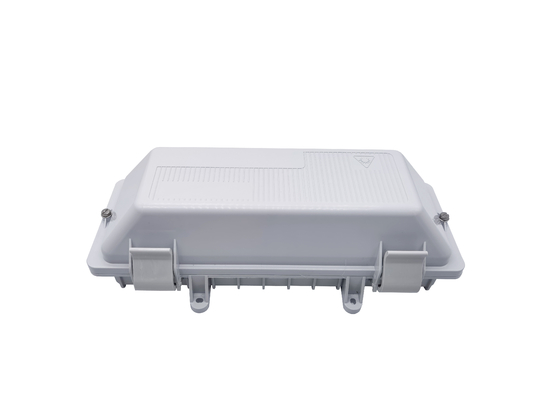

128 Core Fiber Optic Splice Enclosure Joint Box Wall Mounted
128 Core Fiber Optic Splice Enclosure Joint Box 2in 2out Mid Span Ports Outdoor Wall Mounted
Ini adalah kotak sambungan akses universal yang memungkinkan kontinuitas dan pemisahan kabel optik berkapasitas sedang yang digunakan di
penyebaran daya optik dan jaringan transportasi.Desain kotak memungkinkan kontinuitas mekanis dari tarik
elemen kabel dan melindungi serat, sambungan, dan perangkat optik yang memfasilitasi pengaturan sambungan dan
penyimpanan kelebihan serat.Kotak kedap udara dan tahan terhadap kondisi cuaca sehingga dapat dipasang baik di luar maupun
di dalam bangunan di ruang kayu, lengkungan, dinding, tiang atau galeri kabel.
Spesifikasi
Model |
CAU-128 |
Dimensi (L*W*H) |
390*170*115mm |
Maks.Kapasitas |
128 core (8tray, lapisan ganda) |
Port & diameter kabel |
4 putaran (4 set 2*7mm; 4 pcs 22mm) |
Bahan |
PC+ABS |
Suhu kerja |
-40 ~+70 °C |
Parameter mekanis |
Beban statis > 1000 N (25 cm2, 10 menit).
Tingkat perlindungan terhadap dampak mekanis IK09 (20 J).
|
Tegangan aksial: Beban kabel> D / 45 mm x 1000 N. D: diameter kabel.1 jam per kabel.Offset kabel <3 mm |
Fleksi kabel: maks. 30 °500 N. Penerapan gaya: 400 mm dari ujung segel.Jumlah siklus: 5 / kabel. |
Twist kabel: Torsi rotasi maksimum 90 ° / maks 50 N. Penerapan gaya: 400 mm dari ujung penyegelan.Jumlah siklus: 5 / kabel. |
Frekuensi Getaran: 10 hingga 15Hz.Kecepatan: satu oktaf per menit.Siklus: sinusoidal;amplitudo: 3 mm (6 mm puncak ke puncak).Penjepit kabel: 500 mm dari ujung segel.Durasi: 2 jam per sumbu |





Fitur

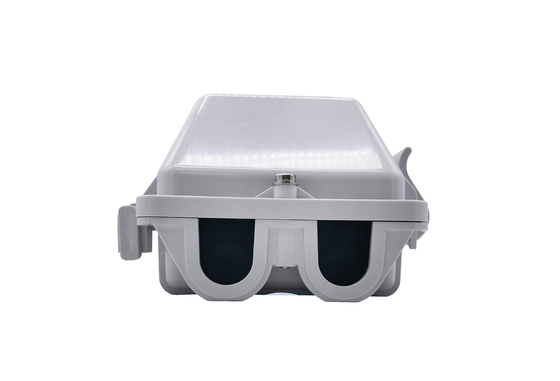

Memiliki 2 akses kabel independen di setiap ujungnya.Masing-masing memungkinkan input individual minimal 2 kapasitas sedang
kabel multifiber (input ganda) dan hingga 8 kabel optik berkapasitas kecil (7mm.).
Penutup penutup benar-benar dirakit dan dilepas tanpa memerlukan alat khusus berkat segel tipe klip.
Penyegelan akses kotak dibuat oleh gasket karet dengan entri pra-potong.

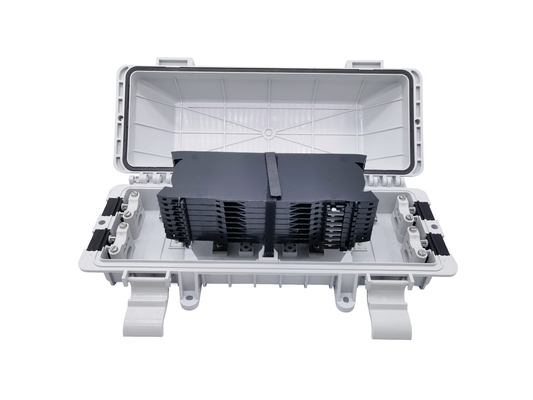

Baki sambungan persegi yang lebar dan mudah diakses dengan tab yang dapat diperpanjang untuk penyimpanan serat yang lebih baik hingga 32 FO (lapisan ganda).

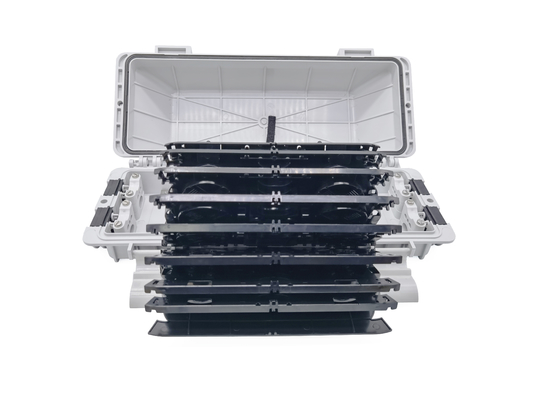

Baik blok pendukung dan baki individual memungkinkan rotasi 90 ° dan saling mengunci dalam posisi tetap untuk memfasilitasi
instalasi.
Kotak dapat dibuka, ditutup, dan dimanipulasi tanpa mengganggu
sirkuit yang sedang beroperasi.Hal ini memungkinkan untuk bergabung dan memisahkan kabel tanpa
harus memotong semua serat serta penyimpanan yang tepat dari tabung dan /
atau sisa serat kabel.
Kotak setelah ditutup benar-benar kedap udara dan tahan terhadap cuaca
kondisi.Tingkat perlindungan IP-68.
Materi dirancang untuk durasi minimal 20 tahun.
