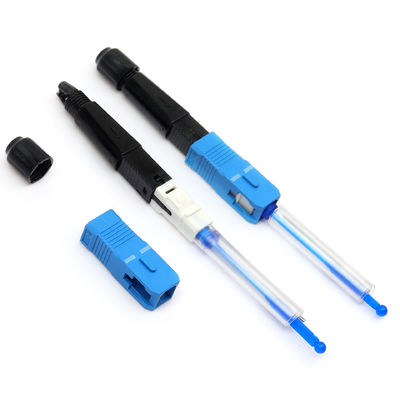

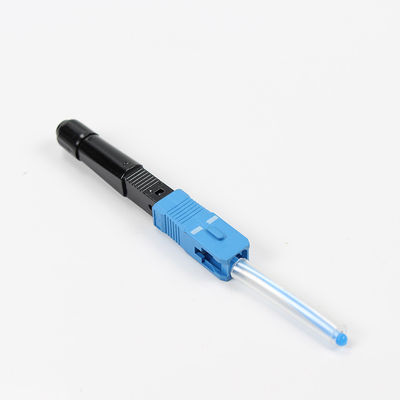

CATV SC UPC Fusion Splice Heat Shrink Tube Konektor Lapangan FTTH yang Dapat Dipasang

Name: CATV SC UPC Fusion Splice Heat Shrink Tube Konektor Lapangan FTTH yang Dapat Dipasang
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YDFOSC001-SC/UPC
Price: 0.19 USD
Availability: InStock

Nama merek:	YINGDA
Nomor Model:	YDFOSC001-SC/UPC
MOQ:	100 PCS
harga:	0.19USD-0.72USD
Waktu Pengiriman:	5 working days after got payment
Ketentuan Pembayaran:	T/T or western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

ISO

Aplikasi:

FTTH, CATV, LAN

Jenis konektor:

SC/UPC

Jenis serat:

SMF-28e

Jenis kabel:

mode tunggal 9/125um

Diameter Kabel:

0.9mm,2.0mm, 3.0mm, 2x3mm

warna rumah konektor:

Biru

Kerugian penyisipan:

max. maks. <0.5dB, Typical<0.3dB <0,5dB, Khas<0,3dB

Mengembalikan kerugian:

≥50dB

Nama produk:

konektor serat sc, konektor serat optik sc, konektor kabel serat, konektor yang dapat dipasang di la

Packaging Details:

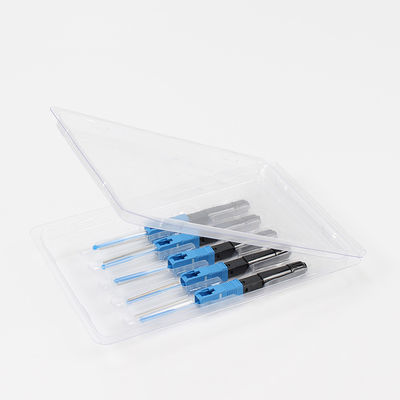

5 pieces or 10pcs / blister box

Supply Ability:

500,000pcs per month

Menyoroti:

quick assembly connector

FTTH connector

Deskripsi Produk

SC fusion splice-on connector adalah konektor cepat tipe serat optik, tetapi titik splicingnya di dalam ujung konektor, secara setara menghilangkan pigtail saat splicing.Keuntungan adalah tidak perlu perlindungan tambahan setelah splice, seperti splice tray, splice penutupan, atau kotak distribusi. dalam kontrak dengan desain splicer mekanik, itu menghemat biaya perawatan dan operasi V-Groove konektor mekanik dan tahan lama,yang membalikkan konsep bahwa biaya tinggi dari mesin splice dan tidak berlaku untuk konstruksi FTTH.

SC Fsion Splice pada Fitur Konektor

Biaya operasi rendah, efisiensi tinggi
Cepat mencapai koneksi terminasi di tempat
Bagian pengelasan tekanan mengadopsi desain struktur unik baru, instalasi tanpa injeksi lem, tidak ada penggilingan, tidak ada bahan habis pakai
Kualitas instalasi yang tinggi, tingkat keberhasilan yang tinggi dan instalasi yang cepat, dll
Dimensi mekanik yang akurat
Semua bahan sesuai dengan ROHS
Mudah dibawa
Mudah dioperasikan atau digunakan

SC Fsion Splice pada konektorSpesifikasi

Model	YDFOSC001
Jenis konektor	SC/UPC, SC/APC
Jenis kabel	0.9mm, 2.0mm, 3.0mm, 3.1*2.0mm kabel drop
Diameter serat	125um ((G657A2 serat telanjang)
Diameter buffer yang sempit	250um
Jenis serat	Mode tunggal OS1 9/125um
Kerugian penempatan	≤ 0,3dB
Pengembalian kerugian	≤ 50dB
Ketegangan padat serat kosong	> 250 g
Suhu kerja	-40°C-+80°C
Kekuatan tegangan	60N (5kgs selama 2 menit)
Uji jatuh	4 meter tinggi lantai semen arah pada suatu waktu, total 3 kali

CATV SC UPC Fusion Splice Heat Shrink Tube Konektor Lapangan FTTH yang Dapat Dipasang 0

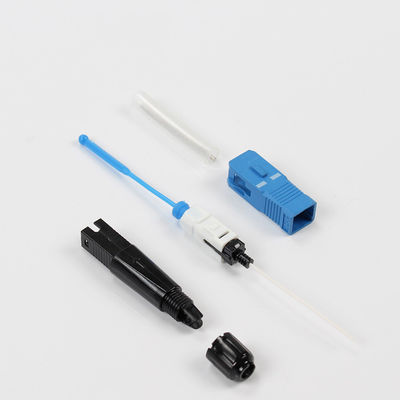

Langkah-langkah Instruksi Fusion Splice-on Connector

1. Persiapan

2. Masukkan perumahan tabung panas-meningkat dan kacang melalui ke dalam kabel serat

3. Gunakan stripper serat datar untuk strip penutup sekitar 45mm

4Gunakan stripper serat untuk melepaskan lapisan lapisan serat dan membersihkan serat, kemudian letakkan serat optik ke pemegang.

5Potong serat dengan pisau serat.

6. Letakkan pemegang yang dirakit ke dalam mesin fusi splice

7. Hapus lapisan lapisan serat 0,9mm

8. Bersihkan serat optik dan masukkan ke pemegang mesin splicer fusi

9Potong serat dengan pisau serat.

10Letakkan pemegang ke mesin fusi splicer

11Setelah dua alat pemegang siap, tutup mesin fusi, mulai fusi

12Setelah menyatu, buka mesin dan keluarkan seluruh konektor spliced dengan hati-hati

13. Masukkan tabung panas-penurun ke ekor konektor spliced dengan hati-hati, kemudian menempatkan seluruh konektor spliced ke mesin fusi dan mulai memanaskan

14. Hapus konektor dari mesin fusi setelah sekitar 90s pemanasan, dan kemudian mendinginkan selama sekitar 5s

sampai 10s.

15. Rapat lengkap

* Silakan gunakan mesin peleburan FTTH khusus

* Konsumsi yang direkomendasikan:

Simpan barang-barang berikut

Alkohol terdenaturasi
Tisu bebas lint
Tembaga kapas
