Metal Slide Tray Drawer Type Fiber optic patch panel adalah peralatan tambahan untuk kabel terminal dalam jaringan komunikasi transmisi serat optik, yang cocok untuk sambungan kabel optik dalam ruangan secara langsung.

dan koneksi cabang, dan melindungi seratnya.

Dilengkapi dengan adapter / keping SC / APC dan kuncir, telinga rack mount dipasang pada kotak dengan sekrup di pabrik, ketika konstruksi di lokasi, bawa dan pasang di rak.

fitur

• Berlaku dalam terminasi dan struktur standar 19 '',
• Desain geser logam
• rack mount dalam bingkai distribusi optik ODF
• Cocok untuk FC, SC, ST, LC, E2000 adapter
• Lembaran baja canai dingin, dengan penyemprotan elektrostatik
• Ukuran kotak: 430 * 300 * 6U

Struktur Panel Patch

Termasuk 3 bagian: bodi kotak , komponen internal, pelindung konektor serat optik .

1. Kotak batok tubuh

nyaman untuk membuka dan memasang , memiliki grounding tegangan tinggi perangkat untuk komponen logam s.

2 Saya komponen terakhir terutama 3 item:

A. dukungan: tubuh struktur internal, digunakan untuk dukungan internal;

B. Baki sambatan : untuk menyimpan konektor serat optik , potongan pelindung dan sisa serat,

serat optik yang tersisa length≥ 1.6m, radius tikungan ≥ 37.5mm , juga memiliki komentar untuk mengidentifikasi serat;

C: perangkat tetap : untuk memperbaiki selubung kabel optik , memperkuat anggota dan pigtail kabel.

Bagian perlindungan konektor serat optik : lengan dan kelenjar karet kabel

Spesifikasi

Gambar-gambar lini produksi:

Desain internal: dengan 24cores baki sambatan serat optik, putih, bahan ABS baru, dengan 2 batang untuk manangement kabel.

slide adalah material metal, kualitas bagus dan mudah dioperasikan

gambaran umum depan, di belakang kotak, ada cukup perangkat manajemen kabel, dan cukup ruang untuk penyimpanan kabel.

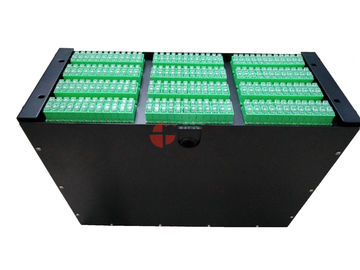

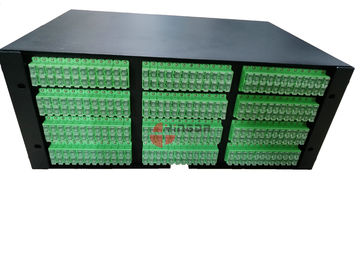

gambaran umum di depan, adaptor 144pcs SC duplex dengan penutup tahan debu, diperbaiki dengan sekrup agar tetap stabil dan anti-debu.

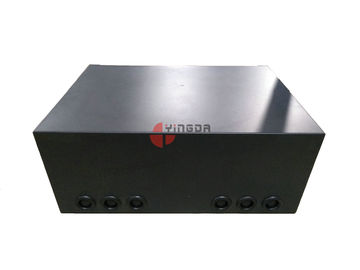

kembali dengan 6 port kabel bulat bulat, dengan segel karet

semua kotak dikemas dengan film plastik saat pengiriman, untuk perlindungan yang lebih baik.
