19 24 Port SC Metal Drawer Sliding ODF Fiber Optic Patch Panel

24 Port SC Fiber Optic ODF Metal Drawer Sliding Fiber Optic Patch Panel 19

GPSR seri SC rak mount geser panel patch serat optik akan pra-diisi dengan adaptor SC dan splice manajemen kit di pabrik,Ini menyediakan sarana untuk menyimpan serat optik yang digabungkan dengan rapi atau tertib.

Fitur utama dari rack mount patch panel ini adalah metal sliding fusion tray yang dapat diatur ke berbagai sudut kerja untuk memfasilitasi instalasi dan pekerjaan pemeliharaan.panel patch yang dipasang pada rak memiliki penutup depan untuk mendukung pekerjaan instalasi dan pemeliharaan.

Spesifikasi

Panel pact serat Fitur

• Dilakukan pada terminasi dan struktur standar 19' atau 23'
• Rack mount dalam rangka distribusi optik ODF dengan telinga pemasangan dengan lubang
• Cocok untuk adaptor FC,SC,ST,LC,E2000 atas permintaan
• 1.2mm Lembar baja yang digulung dingin, dengan penyemprotan elektrostatik;
• Ukuran kotak: 430*300*1U tersedia, untuk penghematan biaya kedalaman bisa 250mm atau 200mm;
• Piring geser logam dari splice tray dan bagian bawah, operasi yang lebih mudah dan lebih cepat tanpa membuka penutup, dan mengambil untuk manajemen serat;
• Desain penutup klip, tahan debu dan seluruh kotak tertutup ketika tidak beroperasi;
• 4 pintu masuk kabel di bagian belakang dengan segel karet untuk mencegah debu, masing-masing pintu dengan penjepit kabel dan perangkat perlindungan
• Semua bagian logam adalah stainless steel untuk jaminan umur panjang.

Detail produk ODF

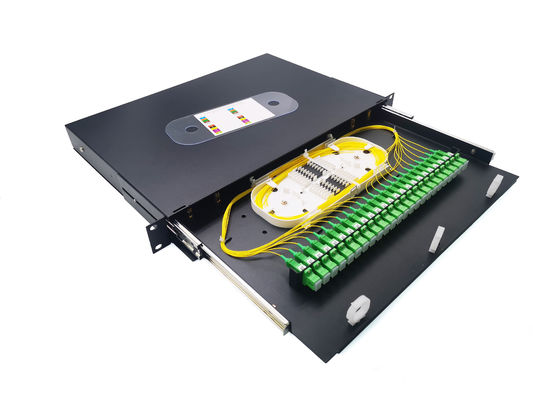

ODF dapat menginstal maksimal 24 adaptor SC dan pigtails, memiliki kabel penjepit, tali nilon untuk manajemen serat, dan sekitar 1,5 meter panjang ruang penyimpanan serat,Slide metal tray memastikan manajemen serat lebih mudah dan convinent; akan ada telinga mounting di kedua sisi untuk 19 inci rak mount.

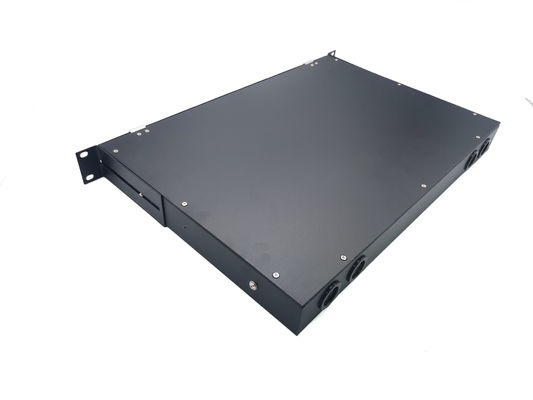

Ada total 4 bagian pintu masuk kabel di bagian belakang ODF dengan segel karet untuk tahan debu, diameter maksimum adalah 20 mm. Juga setelah kabel masuk, akan ada fiksasi kabel plastik di dalam.

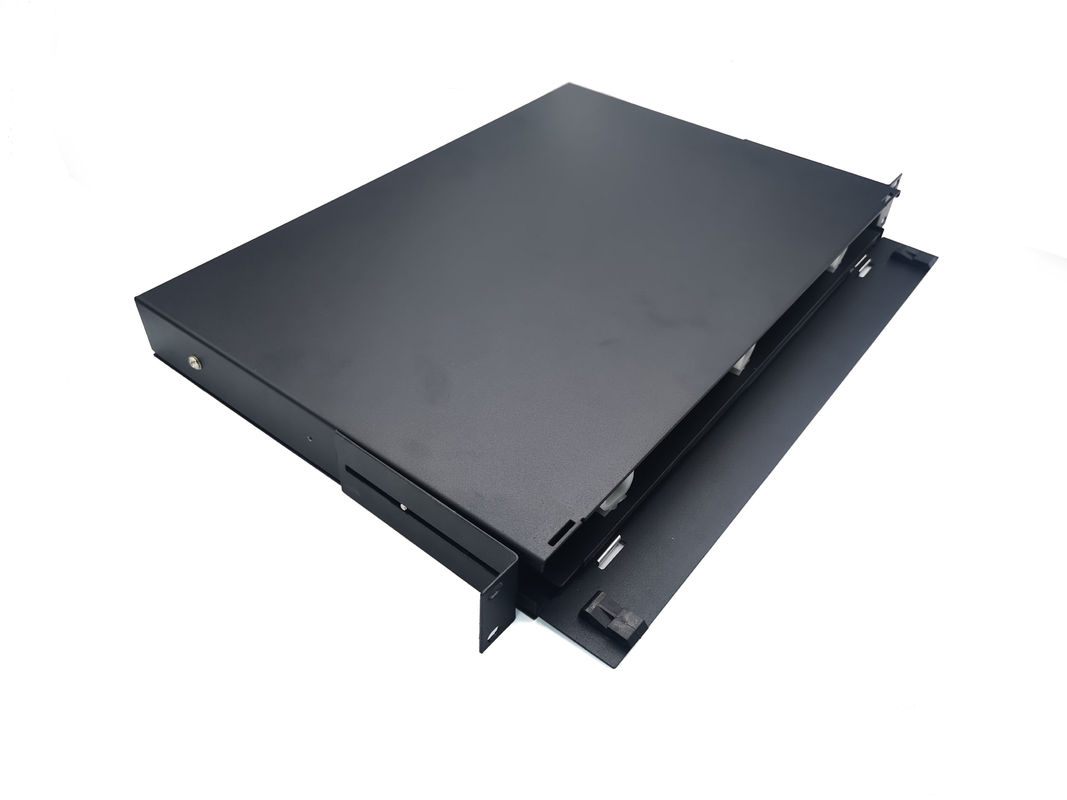

ODF benar-benar 19 inci, dan memiliki pintu depan dengan kunci, pada operasi, hanya perlu membuka kunci kemudian dapat menarik bagian dalam keluar.

Masing-masing 24 inti akan memiliki 1 buah baki pemasangan fusi dengan penutup transparan, ada tanda nomor pada penutup untuk manajemen dan fasilitas yang lebih baik.Setiap nampan memiliki 24 pcs slot tabung perlindungan panas menyusut oleh 1 lapisan.

Adaptor plat diikat di bagian bawah dengan sekrup. kita dapat menggunakan 12SC, 24SC 48SC, 96SC atau 144SC adaptor atas permintaan pelanggan, ST FC LC atau E2000 tersedia.Semua adaptor akan tetap pada plat adaptor dengan sekrup jugaTidak perlu khawatir kehilangan selama transportasi.

Kotak akan rak dipasang pada bingkai distribusi optik, masing-masing telinga pemasangan akan dilengkapi dengan 3pcs sekrup di tas aksesori.

Paket: 1 pcs/kotak karton, untuk melindungi kotak, akan memiliki busa di sudut dan kantong plastik di dalamnya.

Tas aksesori:tabung pelindung pemanas, dasi nilon, pemasangan telinga dan sekrup, tanda label, dll.

Informasi kemasan
