24 Port SC APC Connector 19" ODF Fiber Optic Patch Panel Frame Distribusi Rack Metal Putih

Panel patch serat optik adalah peralatan bantu untuk kabel terminal dalam jaringan komunikasi transmisi serat optik,

yang cocok untuk splice kabel optik dalam ruangan langsung dan sambungan cabang,dan perlindungan serat.

1U Patch Panel Spesifikasi

Panel distribusi optik Fitur

Dilakukan pada terminal dan 19'struktur standar, desain mount rak, logam lembaran baja digulung dingin, dengan penyemprotan elektrostatik, ketebalan 1,2 mm setelah melukis.total halus tidak memiliki retakan atau sidik jari.

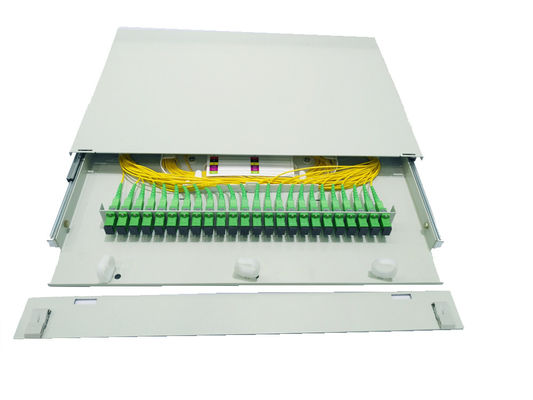

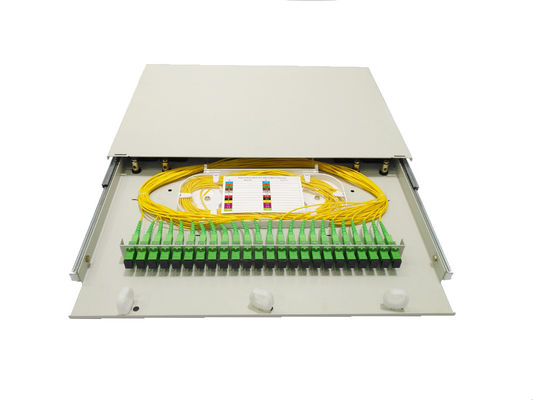

1U tinggi 44.54mm dapat memuat 24pcs SC simplex adaptor plat, adaptor dengan lubang flange, semua kotak dikirimkan dengan sekrup untuk memperbaiki adaptor pada plat untuk membuatnya stabil selama transportasi jangka panjang,Jangan tergelincir keluar.

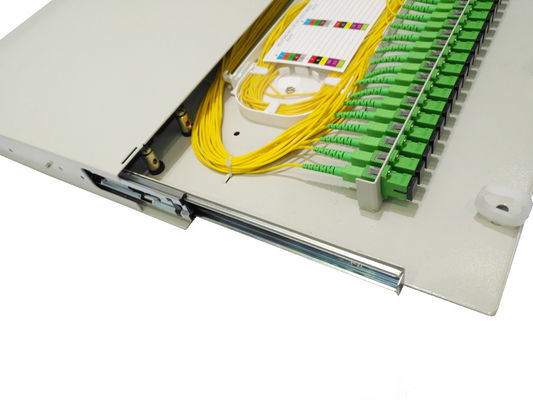

1U 24core dilengkapi dengan 1 potong fusion splice tray, maksimum 24core menyanyikan penyimpanan serat, ada cukup ruang untuk manajemen serat panjang 1.5 meter atau penyimpanan.

Kotak ini dapat dipasang pada rangka ODF 19 inci atau 23 inci dengan memasang telinga, yang akan menjadi konfigurasi dengan tas aksesori, dengan cukup sekrup, saat pengiriman, tidak tetap pada kotak.Tolong keluarkan saat konstruksi di lokasi..

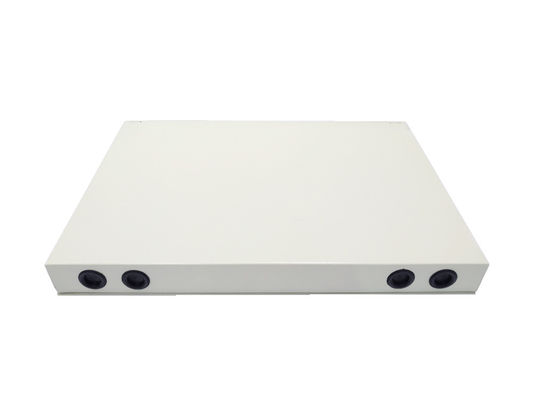

Kotak dengan 4 potongan kabel masuk penjepit dan segel karet untuk mencegah debu atau tikus, yang membuat manajemen serat mudah dan bagus.Sudah lama tidak menggunakan istirahat, sangat halus dan nyaman untuk mengambil dari nampan internal.

Ada juga 3plastik kabel penjepit untuk manajemen kabel keluar, desain kemanusiaan, ada banyak jenis penjepit dapat dipilih.

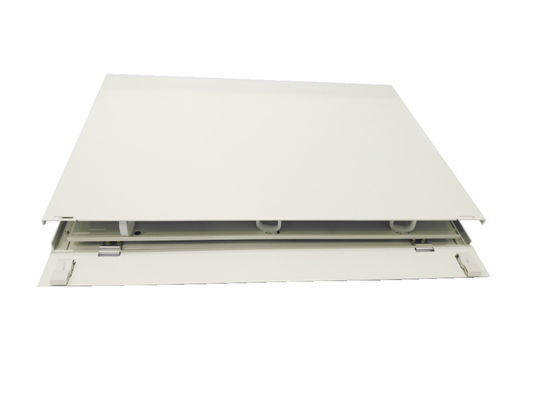

Total kotak akan ditutup dengan klip di depan dan dapat diputar ke atas atau ke bawah dengan pemegang logam di bagian bawah. Ketika pengiriman, itu akan ditutup untuk perlindungan yang lebih baik.

Persyaratan lingkungan:

Tidak cocok untuk digunakan di luar ruangan, jika perlu digunakan, langkah-langkah perlindungan harus diambil.

Sifat material

Bahan panel Fiber Optic Patchadalahketahanan korosi,sifat fisik dan kimia yang stabil semua bahan harus kompatibel,

dan kompatibel dengan lapisan kabel optik dan kabel pigtailSenyawa.

Untuk mencegah korosi dan kerusakan listrik lainnya, bahan-bahan ini harus kompatibel dengan bahan lain.peralatan yang digunakan dalam panel patch

1. Jikapanel patch menggunakan plastik teknik, kinerja pembakarannya harus sesuaidengan uji A GB/T5169.7, uji berlangsung selama30an.

2.Penggunaan pelindung peningkatan konektor serat optik bahan dan suhu peleburan panas harustidak kurang dari 120 °C, pelembutan termal

suhu harus tidak kurang dari 90°C, dapat digunakan dalam a 25 ~ + 40°Suhu C.

3. ASemua bahan harus tidak beracun, tidak korosif, pada kesehatan manusiadan elemen peralatan lainnyaefek samping.

Penampilan harus lengkap bentuk, tidak ada burr, tidak ada gelembungTidak ada celah dan kekosongan, penyimpangan, kotorancacat.

Semua warna latar belakang harus seragam berkelanjutan.konstruksi yang nyaman,Attenuasi rendahkerugian,

 struktur yang wajar, inti diperkuat tetapdalamkotak terminal, sarung memilikikawat tanah,

 cocok untuk kabel pita serat optik danKabel dalam ruangan.

Desain unik, rak 19 inciatau wall mount.

Sifat mekanik

Kekuatan tarik:harus menahan kekuatan tarik aksial tidak kurang dari 500N antara kotak terminal kabel dan kabel, dan tidak kurang dari 5N antara kabel pigtail dan kotak terminal.

Uji kompresi: setiap kotak terminal kabel harus mampu menahan tekanan statis vertikal

tidak kurang dari 200N.

Uji memutar: kotak terminal kabel harus mampu menahan sudut torsi.

Sifat listrik

1. Komponen logam kotak kabel serat optik dan inti penguat kabel logam, kabel logam
2. komponen dan ketahanan isolasi tanah
3. Resistensi isolasi:
4. seharusnya tidak kurang dari 2*104M ohm, tegangan uji: 500V (DC).
5. kekuatan tegangan:
6. Tidak ada kerusakan, tidak ada fenomena busur pada 15Kv DC kurang dari 1 menit, tidak ada kerusakan, tidak ada busur
7. fenomena.
