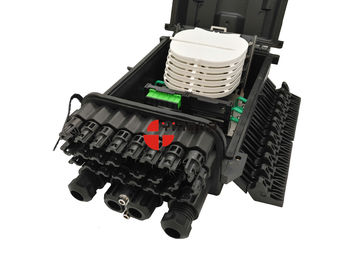

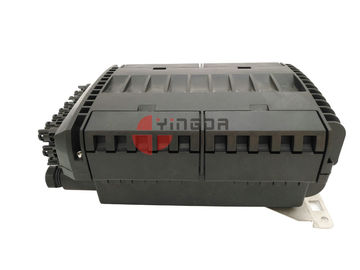

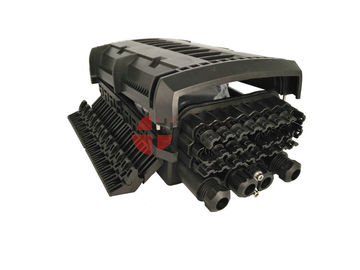

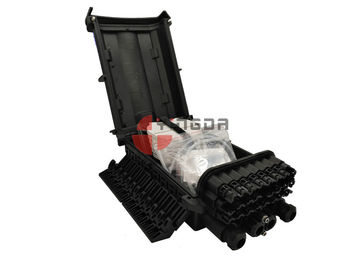

24 Port 96 Core PP Drop Cable IP68 Wall Mounted Fiber Optic Junction Box Inline Closure
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xBahan | PP | Dimensi | 380 * 245 * 155mm |
---|---|---|---|
Max. kapasitas | 144cores | maks. baki sambatan | 6pcs, 24fiber / baki |
warna | Hitam | Fitur | port dipotong untuk kabel feeder |
Diameter kabel | 10 ~ 17.5mm | Seal Type | gesper dan sekrup |
Aplikasi | Tiang tiang FTTH atau dinding mount | ||
Cahaya Tinggi | kotak sambungan serat optik,kotak sambungan kabel serat optik |
FDB0224F dirancang untuk menyegel tanpa sekrup dan gesper. Ukuran ringkas dan penutup flip-over membawa pengoperasian yang mudah serta fungsi yang lengkap. Baki sambatan disambung dengan engsel di satu sisi, yang membuat operasi di setiap baki lebih mudah. Anda dapat mengambil setiap baki keluar, setelah sambatan, lalu perbaiki dalam penutupan. Ini dirancang untuk mencegah kerusakan operasi.
Spesifikasi
Dimensi (mm) | 380 * 245 * 155 | Max. kapasitas (serat Tunggal) | 72 / 144cores |
Berat badan (kg) | 4.5 ~ 5 | Jenis penyegelan | Mekanis |
Port kabel | 1 port kabel input untuk kabel yang tidak dipotong dari diameter 10 ~ 17.5mm. 2 port kabel output untuk diameter kabel dari 8 ~ 17.5mm. 24 port kabel output untuk diameter kabel kurang dari 4mm. | Kapasitas baki sambatan tunggal (Single fiber) | 12/24 |
Jumlah baki sambatan | 6pcs | Bahan | PP |
3. Struktur
3.1 Penutupan dan aksesori (Gambar 1)
Gambar 1
Daftar komponen
Kit utama
S / N | Deskripsi | Kuantitas | Catatan |
1 | Tutup | 1 | 337 (L) × 242 (W) × 63 (H) mm. |
2 | Mendasarkan | 1 | |
3 | Sealing ring | 1 | Kotak penyegelan |
4 | 8202 bagian penyegelan | 16 | Port kabel penyegelan |
5 | Baki sambatan | 4 | Untuk penyambungan kabel dan penyimpanan |
6 | Penutup baki sambatan | 1 | |
7 | Perban baki sambatan | 1 | Memperbaiki beberapa baki sambatan |
8 | Baut pengikat | 2 | Memperbaiki penutup dan penutup penutup |
9 | Gesper | 4 | Memperbaiki penutup dan penutup penutup |
10 | Kacang ketat | 16 | Sealing port kabel lunak |
11 | Alat yang ketat | 1 | Khusus untuk mengencangkan mur |
12 | Panel pemasangan kabel | 1 | Memperbaiki kabel yang tidak dipotong |
13 | Panel pemasangan adaptor | 4 | Panel adaptor untuk 6 adaptor simpleks SC |
14 | Baki sambatan baki | 1 | Instal 6 baki sambatan |
15 | Tutup penutup atas | 1 | Batasi penutup atas |
16 | Kacang plastik | 2 | Memperbaiki kabel |
fitur
1 port dipotong, 2 port bulat, port kabel drop 24pcs, cocok untuk serat untuk distribusi kabel kerja dan pemisahan dan termiantion.

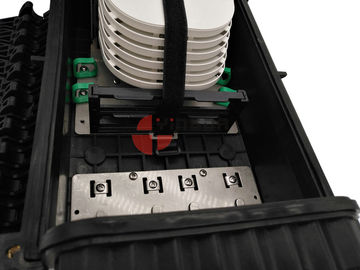

masing-masing kotak dengan baki yang dapat dilepas 6pcs, dan panel adaptor SC 24pcs, dan lembaran logam untuk memperbaiki kabel dan perutean.
Kotaknya kuat, gesper adalah desain unik, plastik insinyur berkekuatan tinggi, bagian dalamnya juga memiliki penjepit kabel.
semua bagian logam adalah baja tahan karat, cocok untuk aplikasi luar ruangan, jika Anda membutuhkan lembaran kecil, bisa juga.
baki sambatan bisa fusion max. 12core, serat 24cores ganda; itu juga dapat menempatkan maks. 1x, 1x4, 1x8 fiber optic plc splitter tube pada alur. itu adalah ukuran yang persis sama dengan tabung baja.
Bagian standar
S / N | Deskripsi | Kuantitas | Catatan |
17 | Dinding pemasangan kit | 1 | Untuk pemasangan di dinding |
18 | Ekspansi baut jangkar | 2 | Bagian dari kit pemasangan dinding |
19 | Sambungan segi enam | 2 | Bagian dari kit pemasangan dinding |
20 | Nylon tie (3 * 120mm) | 12 | Memperbaiki kabel |
21 | Lengan fusi (Φ1.0 * 60mm) | Menurut inti serat. | Kabel splicing |
22 | 0,2 m tabung kumparan | 1 | Lindungi seratnya |
23 | Isolasi tape | 1 | Fiksasi fiksatif |
24 | 0,5 m tabung EVA | 1 | Lindungi serat |
25 | Pengering | 1 | |
26 | Kunci heksagonal internal M6 | 1 | Alat untuk membuka kotak |
27 | 14 # grommet | 2 | Untuk kabel dia. Dari 12-17,5 mm |
28 | 41 # grommet | 2 | Untuk kabel dia. Dari 8-12mm |
29 | Steker plastik | 4 | Tutup port kabel |
30 | Spanner besi | 1 | Alat |
Bagian opsional
S / N | Deskripsi | Kuantitas | Catatan |
25 | Pole mounting kit | 1 | Untuk pemasangan tiang |
26 | Katup | 1 | Menguji kinerja penyegelan |
