5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable

Place of Origin China
Nama merek YINGDA
Sertifikasi ISO SGS ROHS
Nomor model FMC-M-SM-SCP-APC-CD-MP (KG53)
Minimum Order Quantity 500PCS
Harga Negotiable
Packaging Details 1pc /plastic bag, 10pcs/bigger plastic bag, then 100pcs/box, 1000pcs/ carton
Delivery Time 5 working days after received your payment
Payment Terms T/T or western Union
Supply Ability 500,000pcs per month
Detail produk
Bahan Plastik Warna rumah hijau
Jenis serat Mode tunggal sampul belakang Hitam
Kerugian penyisipan <0.3dB Mengembalikan kerugian > 45db
Pak kantong dan kotak plastik Panjang total 53mm
Bahan alur V. keramik Masa hidup 500 kali
Cahaya Tinggi

mechanical splicer

,

FTTH connector

Tinggalkan pesan
Deskripsi Produk

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable





Jual point:



1.SC / APC, tipe penutup, panjang total 53mm

2. Terapkan ke 2mm * 3mm seratjatuhkan kabel

3. Struktur C-groove keramik bukan plastik atau logam, kinerja penyegelan yang baik, tahan api

4. Kerugian penyisipan: rata-rata ≤0.2dB, MAX≤0.4dB

5. Kerugian kembali: ≥50dB

6. Tidak perlu epoxy atau dipoles, dipasang di lapangan, serat tertanam pabrik





Deskripsi



SC / APC Fiber Optic Fast Connector dirancang untuk FTTH adalah generasi baru konektor serat

digunakan dalam perakitan.Ini dapat menyediakan aliran terbuka dan jenis produk pra-cor, yang optik dan

spesifikasi mekanis memenuhi konektor serat optik standar.


Ini dirancang untuk kualitas tinggi dan efisiensi tinggi untuk pemasangan struktur posisi crimping

adalah desain yang unik, dan tidak perlu merekatkan, memoles, maupun bahan habis pakai.Mengadopsi serat

struktur pra-instal, dan nyaman untuk instalasi lapangan.





Spesifikasi



Tipe

Parameter

Kerugian penyisipan

≤ 0,3dB (1310nm & 1550nm)

Mengembalikan kerugian

≤ -45dB

Kekuatan serat telanjang

> 5N

Kekuatan berpakaian

> 10N

Ketegangan

> 50N

Daya tahan mekanis (500 kali)

IL ≤ 0.2dB & RL ≤ 5dB

Suhu Operasional

5 ºC sampai +70 ºC



5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 0

Aplikasi

  • Lingkungan premis
  • Koneksi di meja untuk lingkungan LAN
  • Panel tambalan
  • Pemutusan peralatan langsung
  • Fiber to the Subscriber / Home (FTTH) aplikasi
  • Persyaratan perbaikan / penggantian
  • Kabel uji peralatan



fitur

  1. Dimensi mekanis yang tepat
  2. Kerugian penyisipan rendah, kerugian pengembalian tinggi
  3. Memenuhi standar IEC61754-4
  4. Waktu pengulangan tidak kurang dari 50 kali;
  5. Desain rentang umur panjang, lebih dari 30 tahun.
  6. Menyediakan aliran terbuka dan jenis produk pra-cor
  7. Mengadopsi struktur serat pra-instal
  8. Nyaman untuk instalasi lapangan
  9. Tidak diperlukan epoksi atau pemolesan, perakitan mudah di lapangan
  10. Pemutusan serat dapat diatur ulang, menghemat waktu dan energi, mengurangi skrap
  11. Tidak perlu khusus juga, sudah tersedia

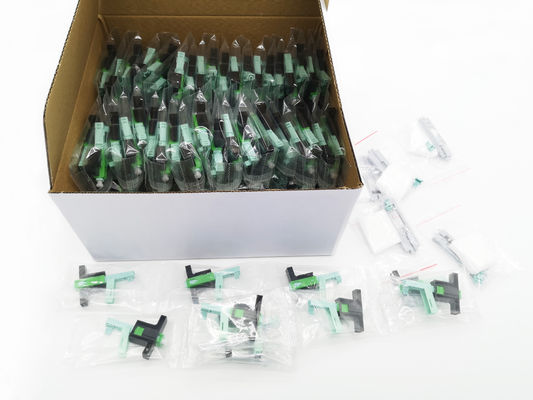

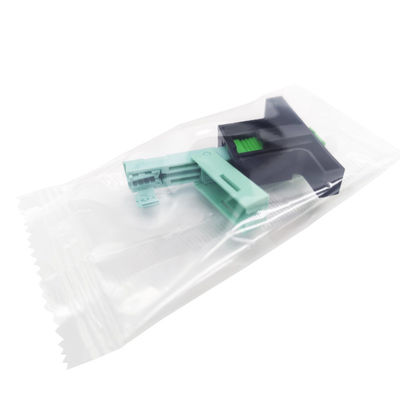

Informasi Paket:



1 pc / kantong plastik, 100 pcs / kotak batin, 10 pcs kotak batin / kotak karton

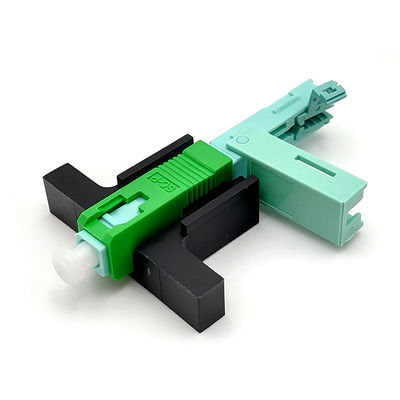

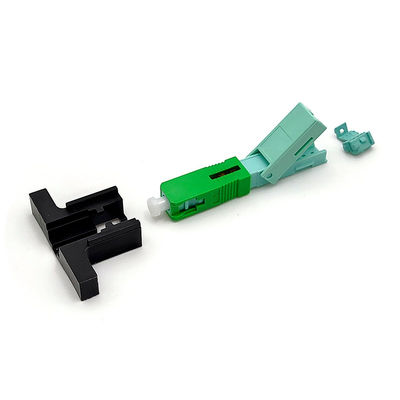

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 15G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 2

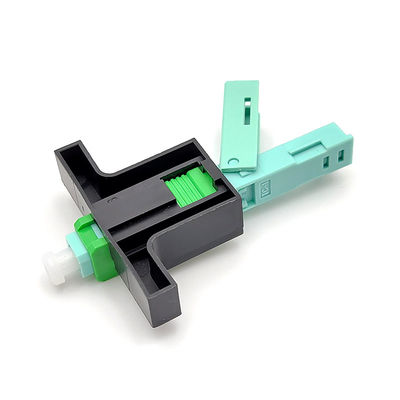

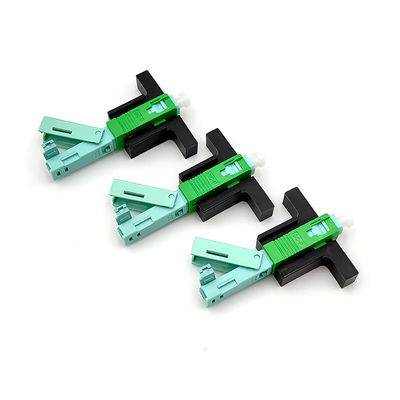

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 35G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 4



Rincian Produk:

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 5

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 6

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 7

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 8



Panduan Pengguna Bahasa Inggris: kotak dalam 1 pcs / 100 pcs



Bagaimana cara menggunakan konektor cepat?



Proses serat

1. Masukkan kabel jatuh ke pengupas hingga keluar 50-60 mm, dan lepaskan lapisan kekuatan kabel

2. Tekan kabel yang telah dilucuti ke dalam penjepit, ada 4 titik untuk mengunci serat

3. Lepaskan lapisan pelapis kabel dengan memasukkan stripper serat longitudinal untuk melucuti lapisan serat.Atau gunakan pengupas Miller yang menyelaraskan penjepit serat.

4. Periksa serat dengan menekuk sekitar 60 ° ke arah jika ok

5. Bersihkan serat dengan kain alkohol dengan lap 0 ° dan 90 ° lagi

6. Pasang penjepit ke dalam pengatur panjang sampai panah ke atas, dan tekan sampai ujung

7. Letakkan rata pada slot fiber cleaver, sejajarkan dengan ujung, lalu potong fiber

8. Akhirnya panjang serat menjadi: 19.4mm dan 29.4 ± 0.1mm, lihat gambar

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 9



Majelis

Periksa loker hitam

Masukkan serat bersama dengan pintu masuk V sampai serat bengkok, tetapi tidak lebih tinggi dari 1mm dari pintu masuk V.

Jaga housing, coating, dan jig pada level yang sama, lepas sakelar.

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 10



Membongkar

Pasang jig bantu, pasang sakelar di ujung kanan

Buka kunci fiber

Gunakan cembung eksklusif untuk membuka penutup, buka kunci shell

Naikkan 15 ° untuk menarik seratnya

5G 0.2dB Ceramic C-Groove Fiber Optic Terminated Field Konektor SC APC yang Dapat Dipasang 2 * 3mm Drop Cable 11
